Meine Märklinanlage

Märklin Traumanlage

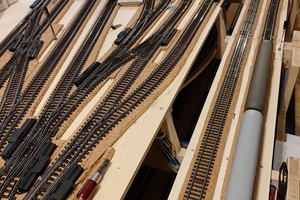

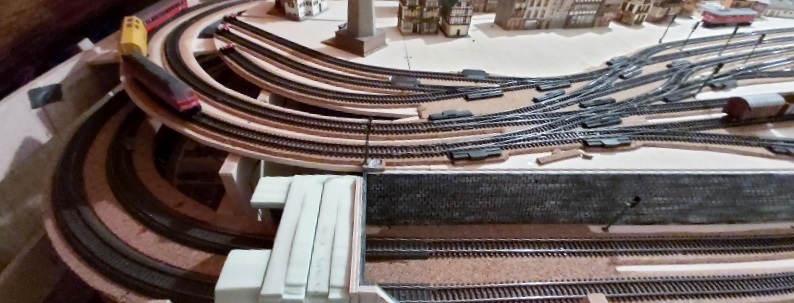

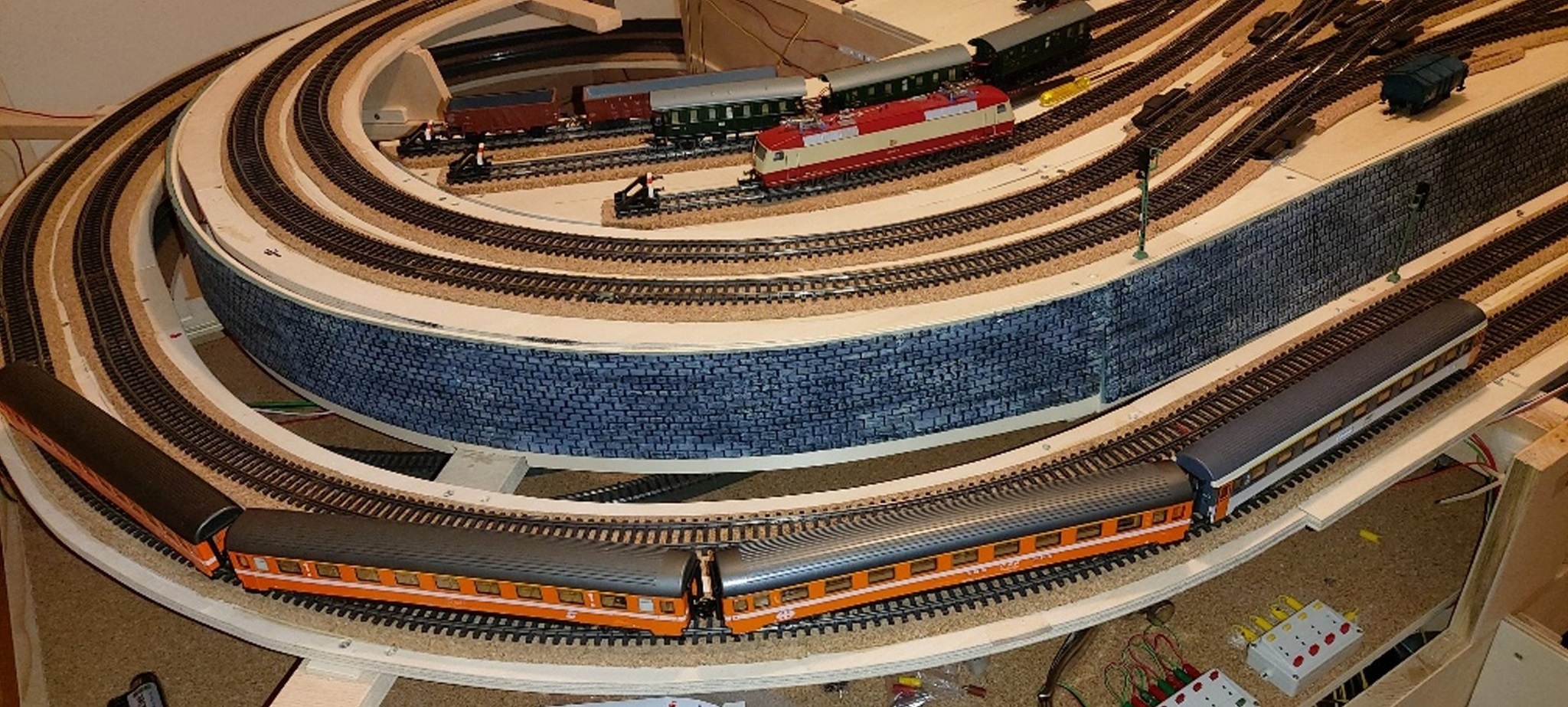

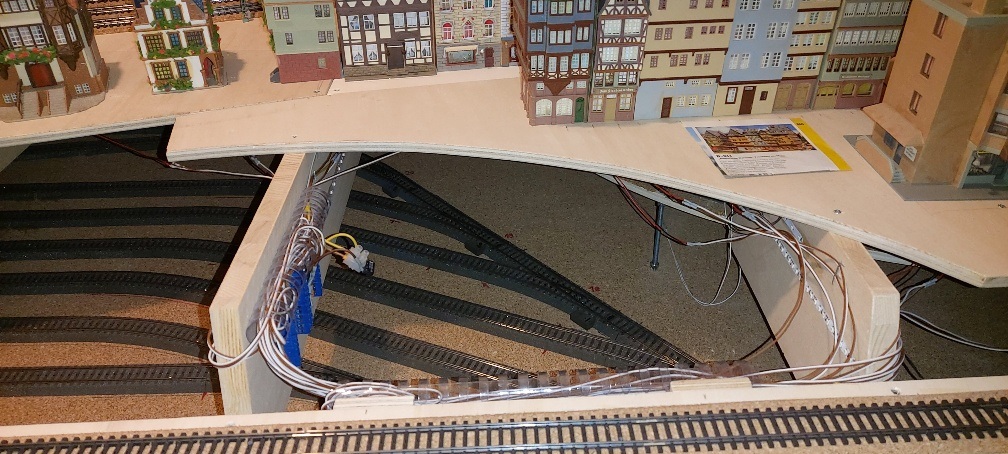

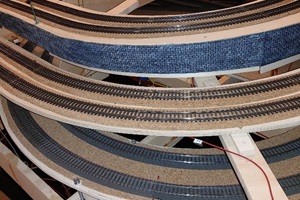

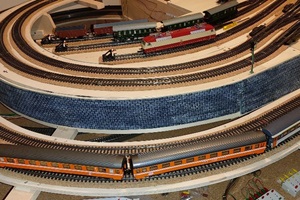

Im Jahre 2016 begann ich Volker Lehr, ein leidenschaftlicher Modellbahner, mit dem Bau meiner neuen Märklin Spur H0 Anlage, die im Kern einen großen Bahnhof mit vielen Fahrstraßen für lange Züge mit zwei Schatten Bahnhöfen mit sechs Gleisen erstehen sollte. Auf meiner Modellbahn, die eine Länge von 5,40 Metern und einer Breite von 1,50 Meter auf weist, wurde oben der große Bahnhof und unten zwei Schattenbahnhöfe mit langen Fahrstraßen und alle Gleisanlagen mit dem Maßstab 1:87 dargestellt. Meine Modulanlage umfasst drei Elemente mit der Größe 1,80 Meter mal 1,50 Meter für den Zugbetrieb. Die Stromverbindung zu den Modulen wurde 50poligen Stecker hergestellt.

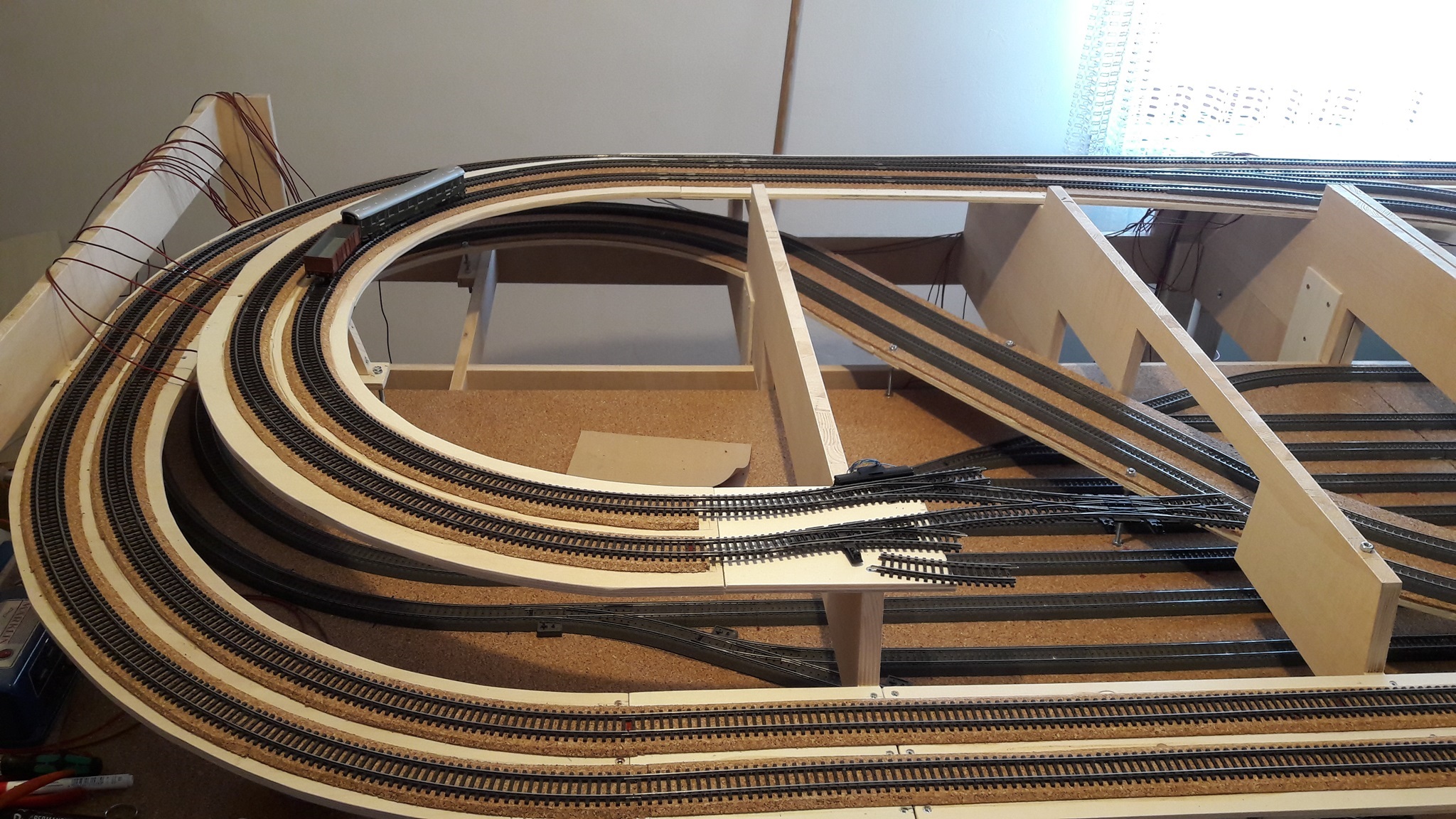

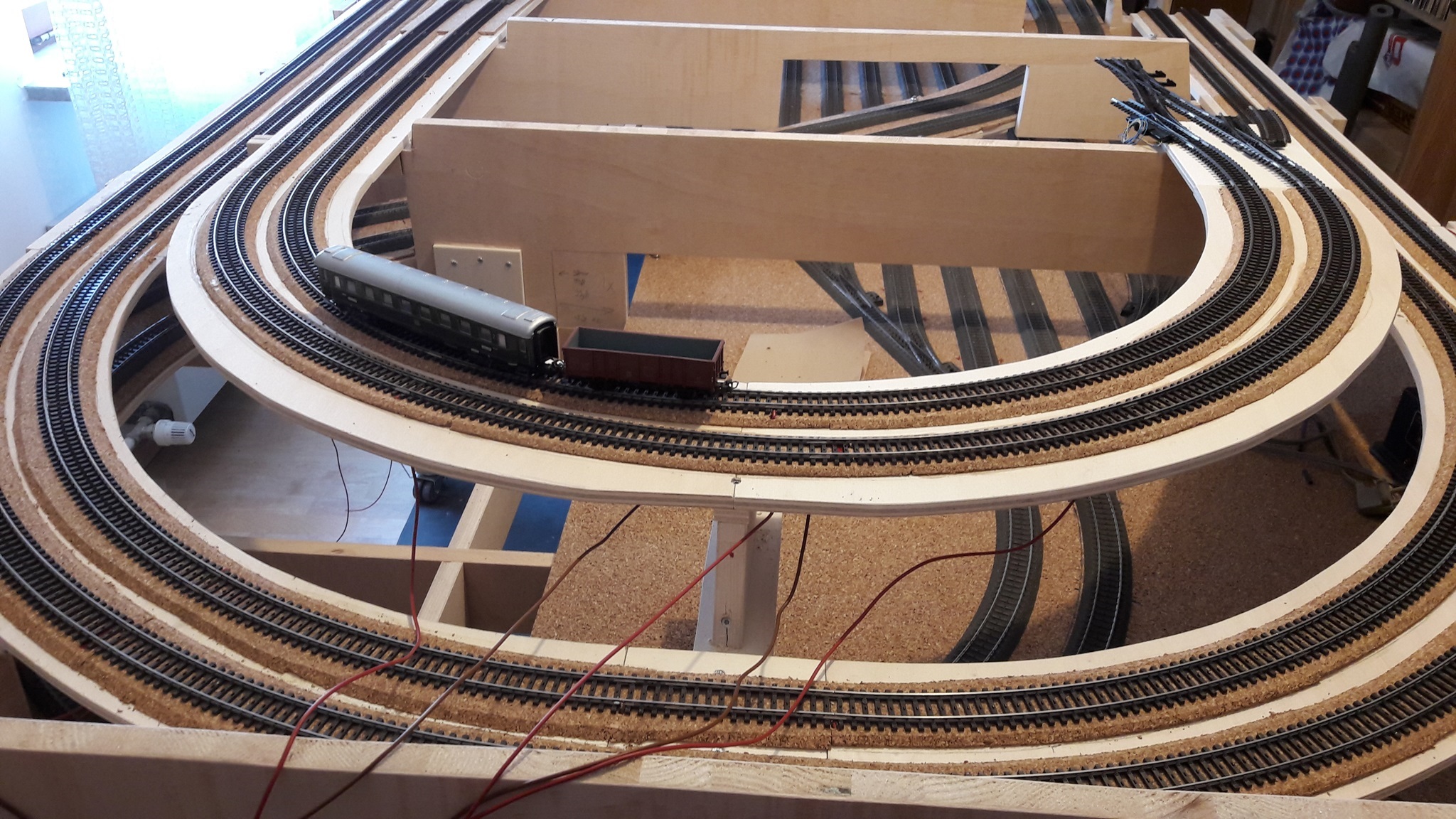

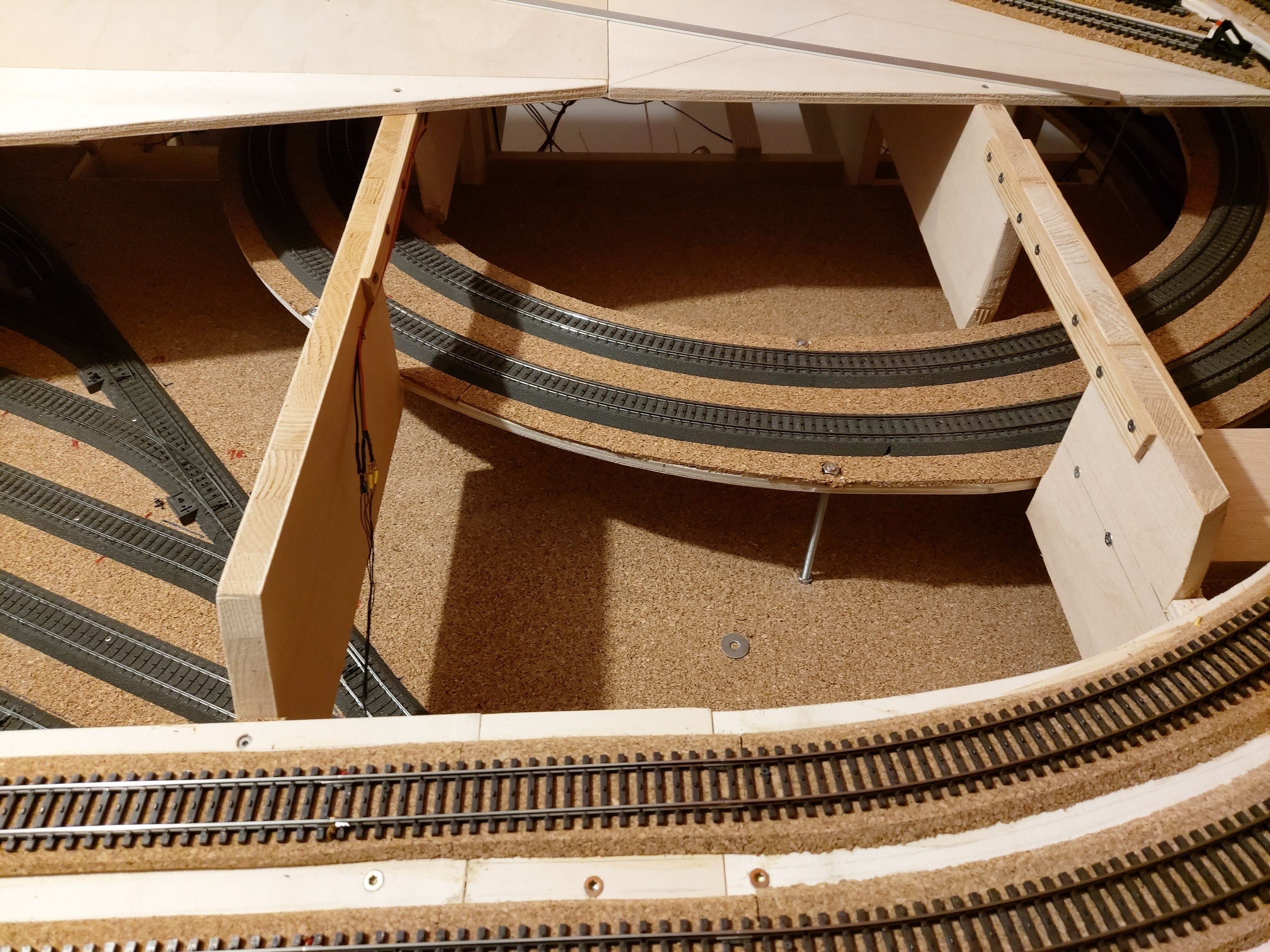

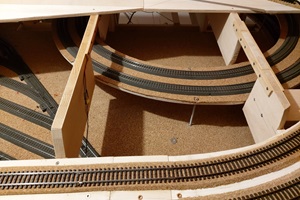

Die Tischlerplatten mit der Stärke 19mm, habe ich mir vom Schreiner Pons in Schöneck auf Maß zu schneiden lassen und im Anschluss montiert. Alle drei Module stehen auf vier Füssen die ich bei Umzug der Anlage abschrauben kann.

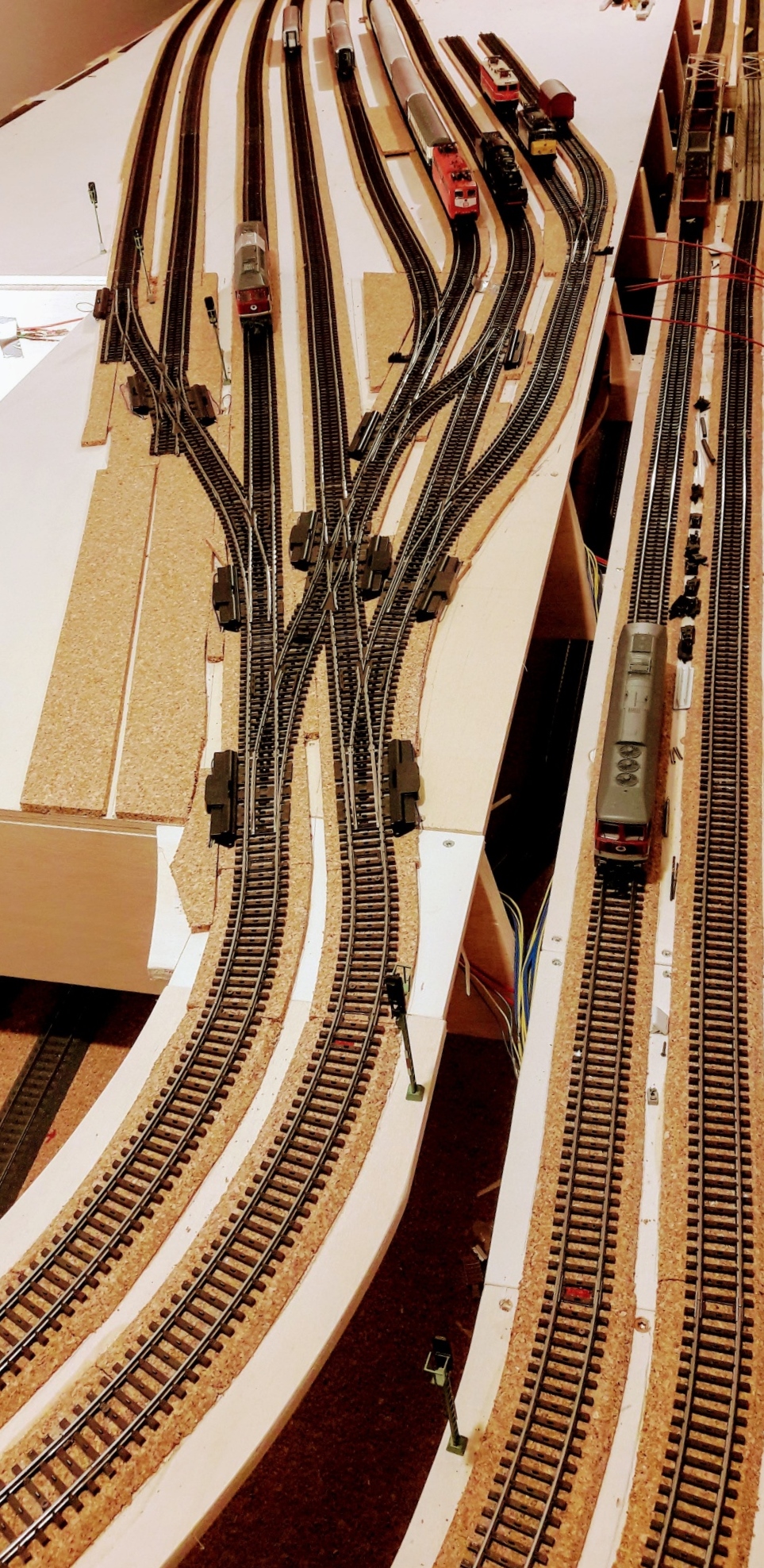

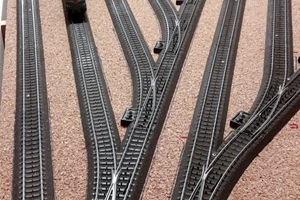

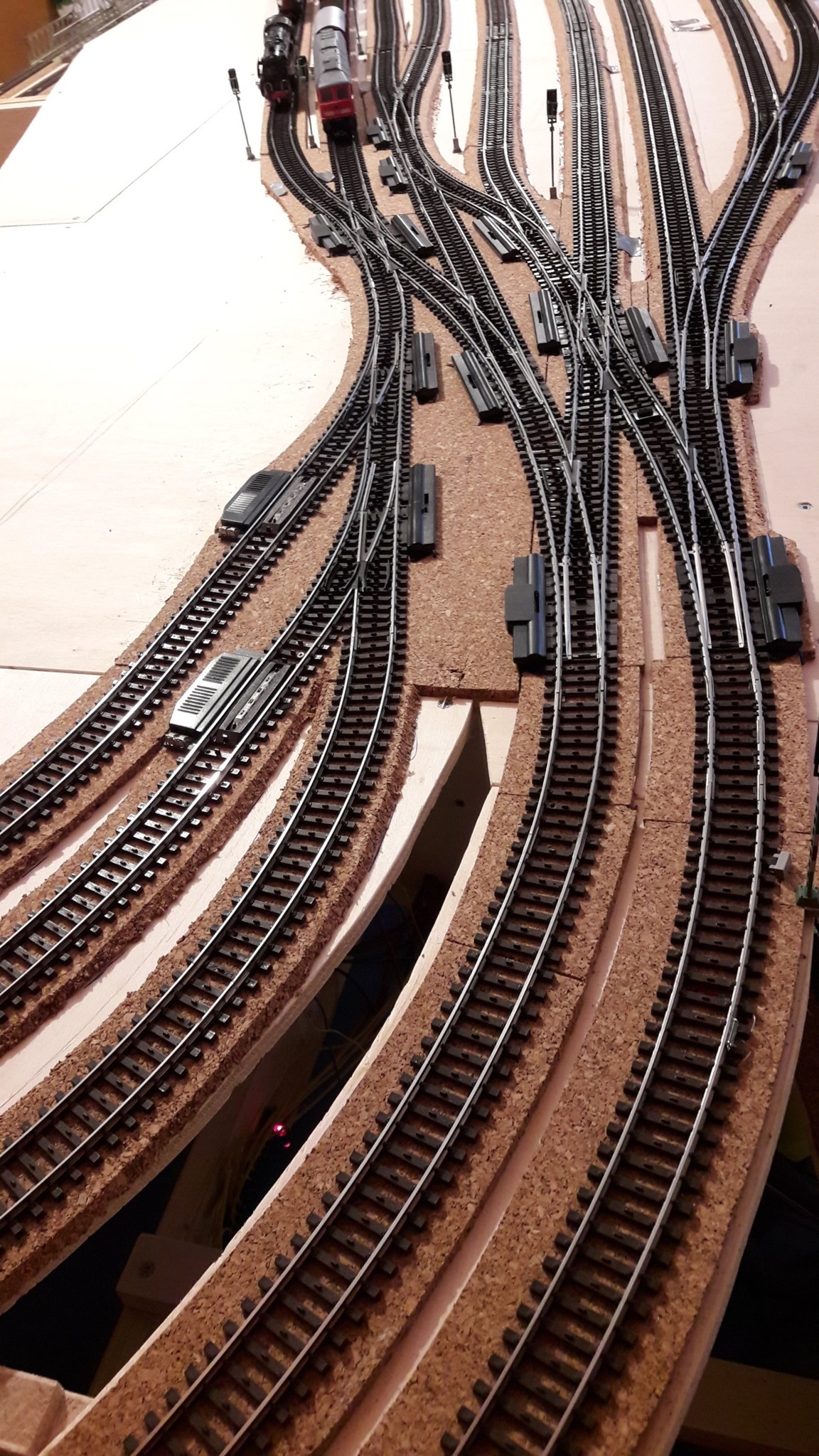

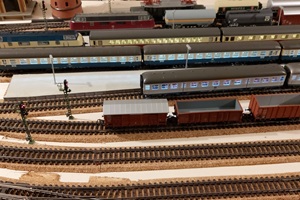

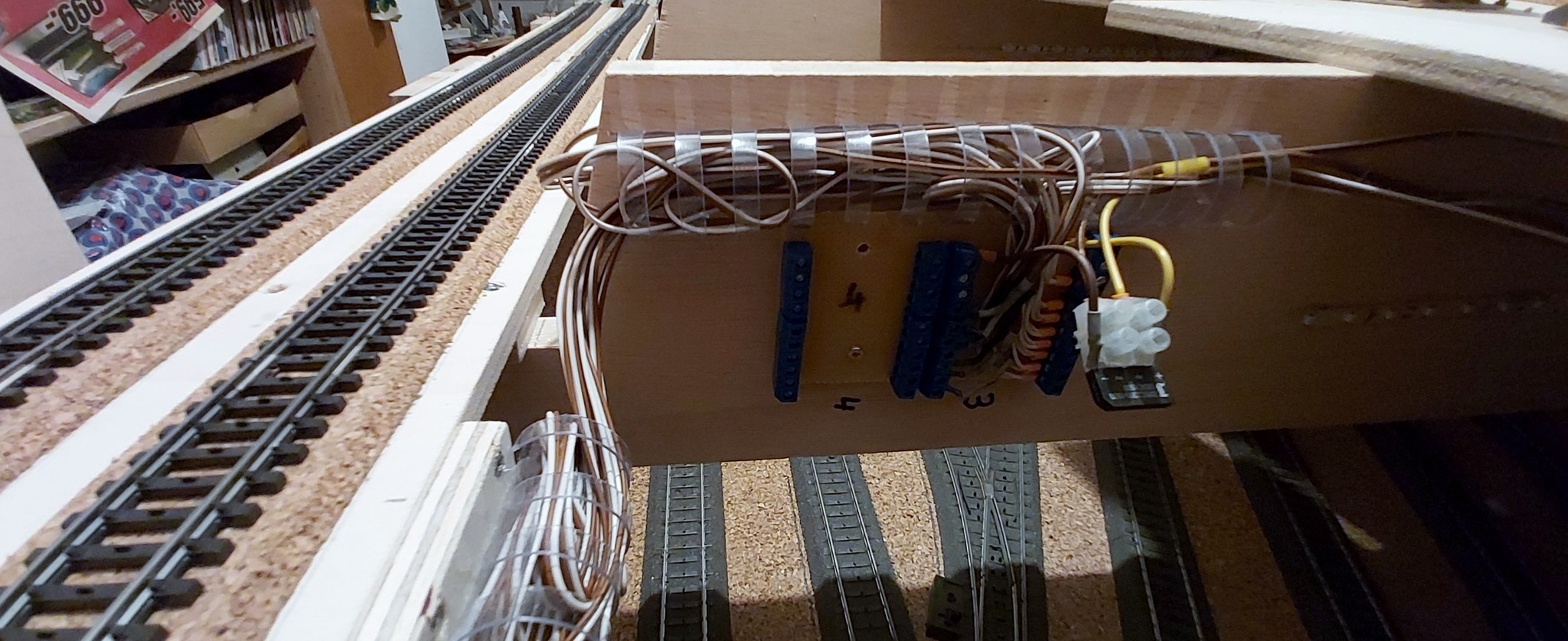

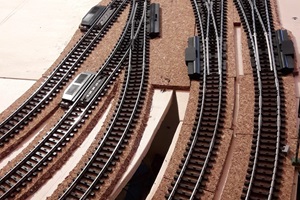

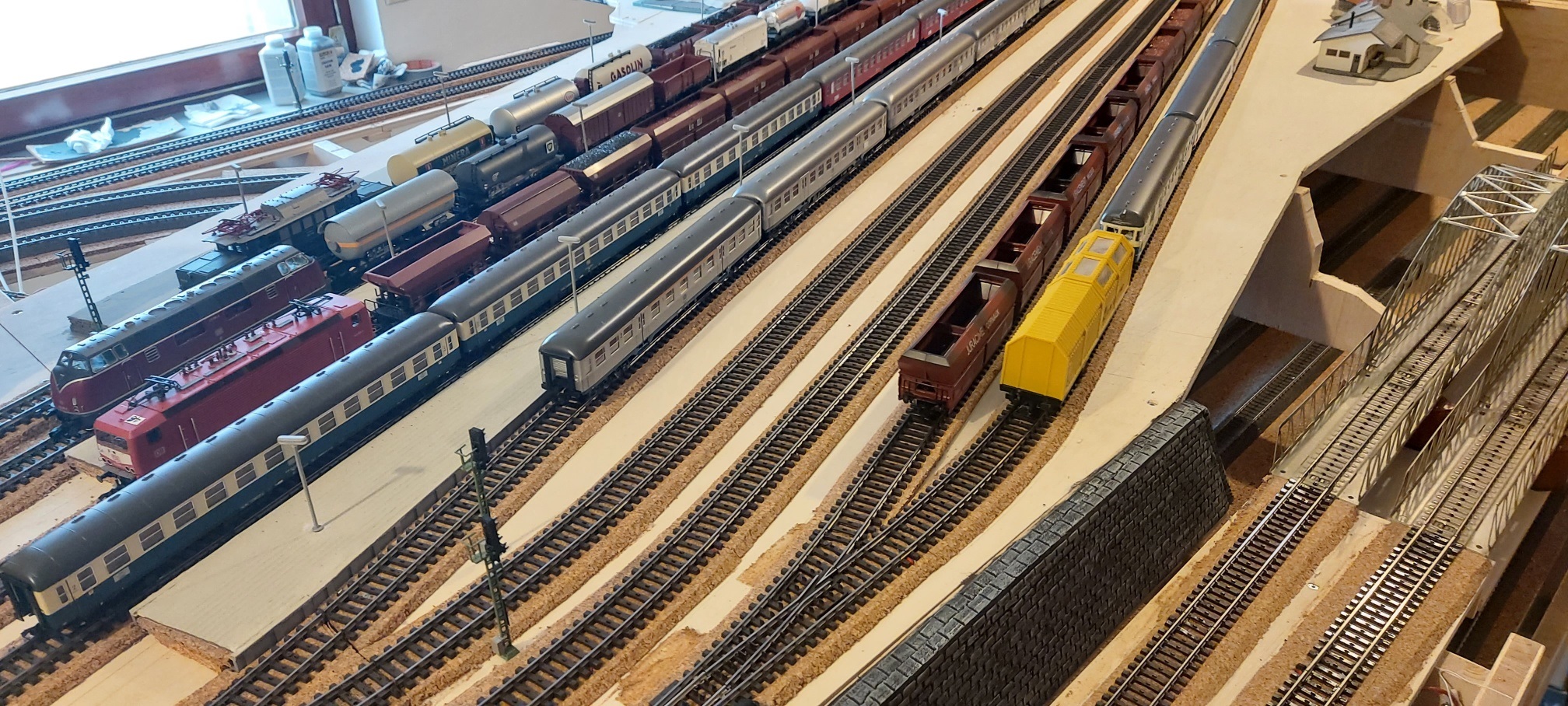

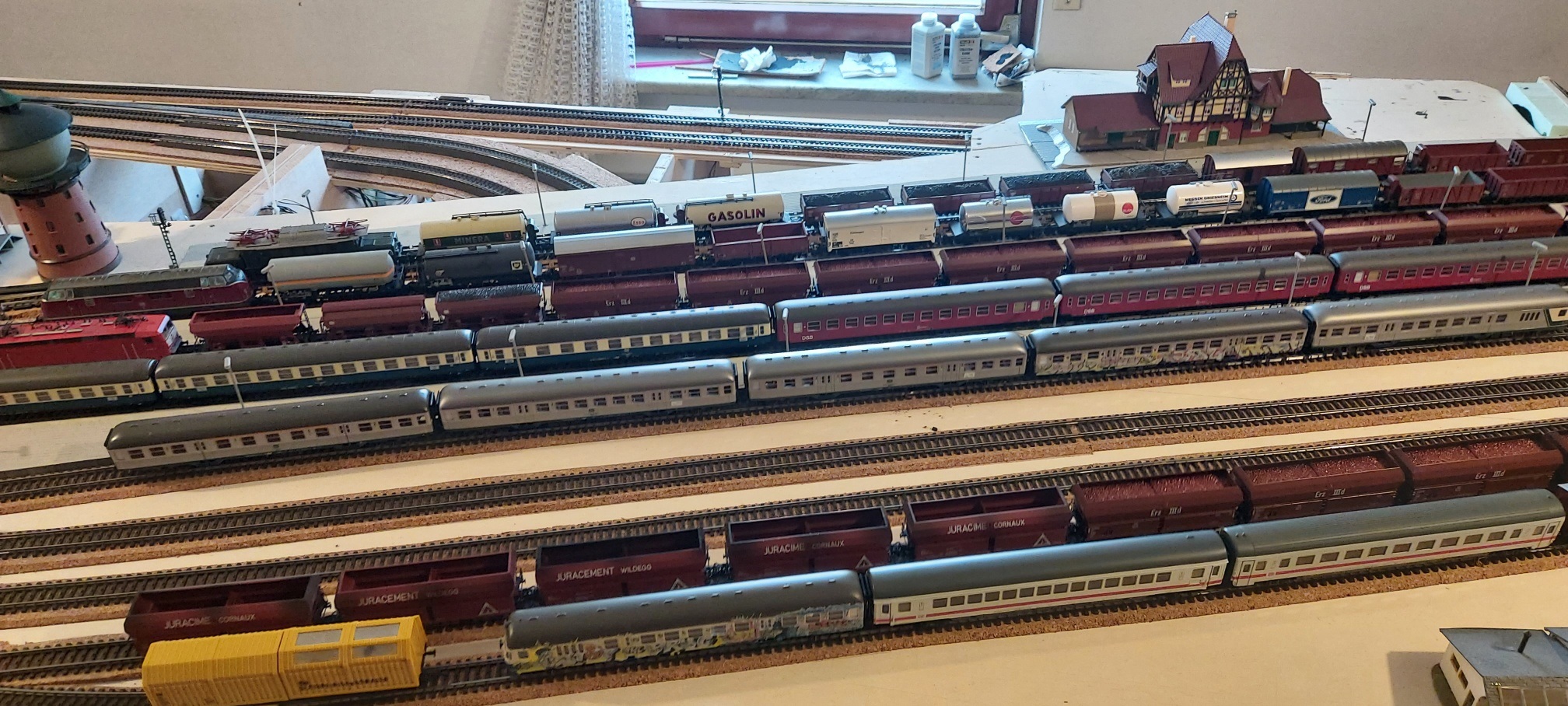

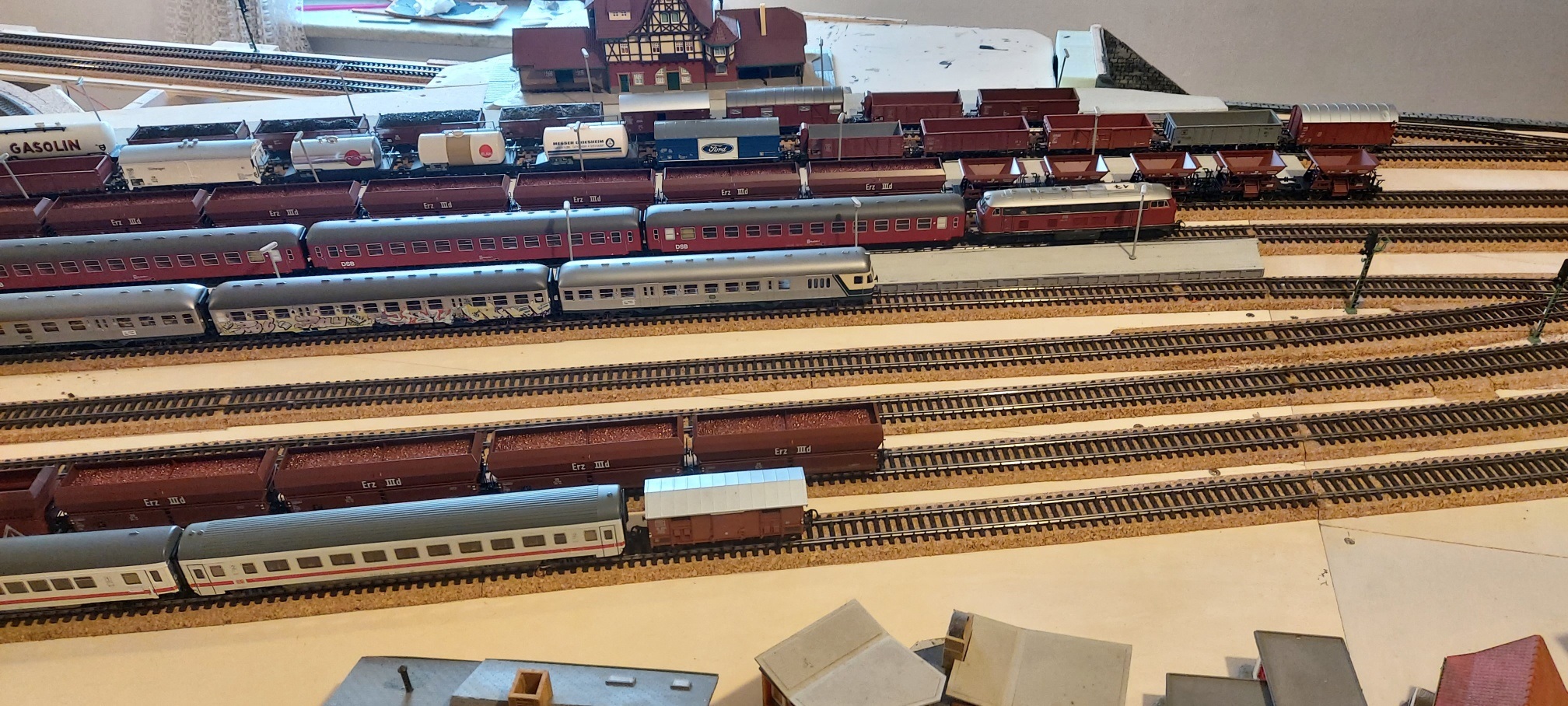

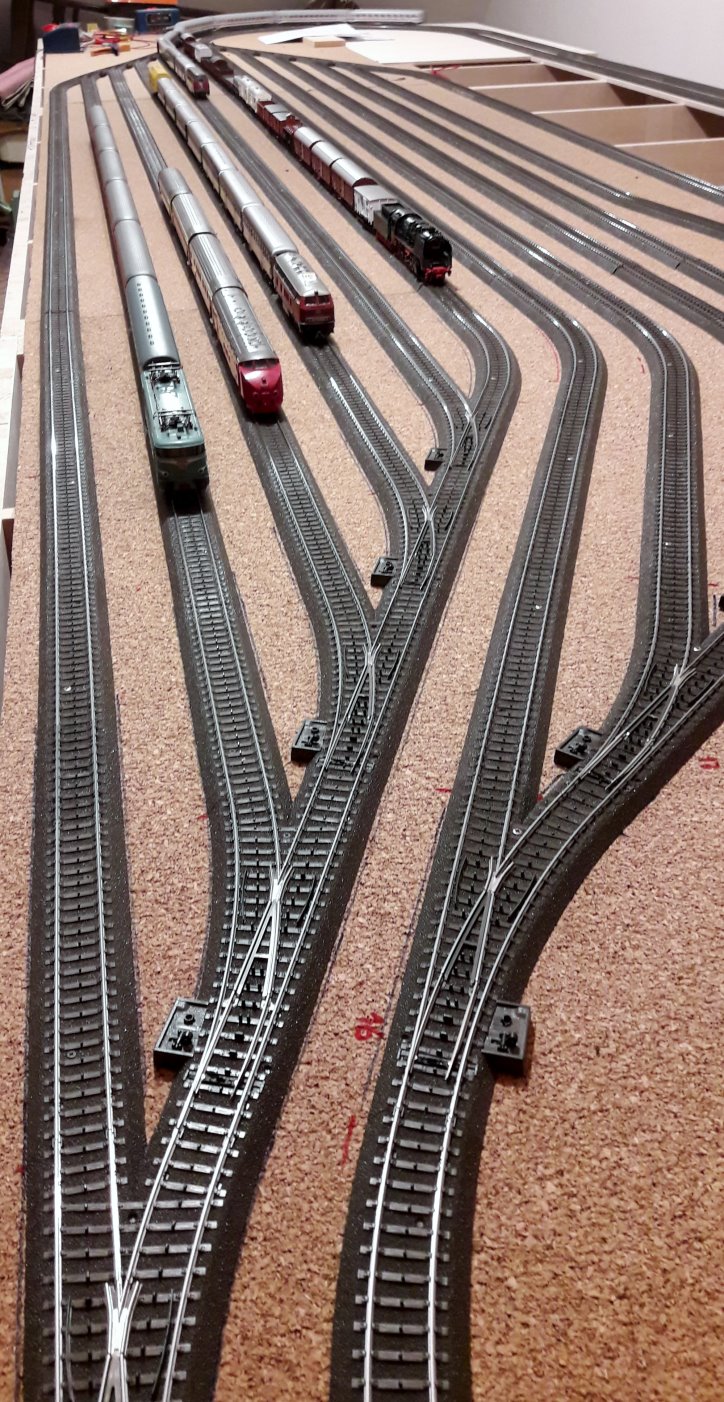

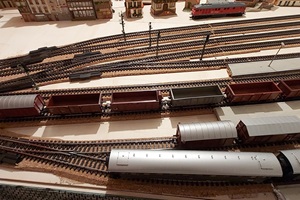

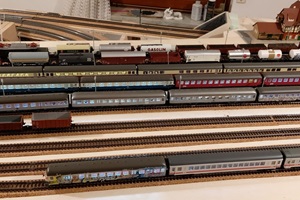

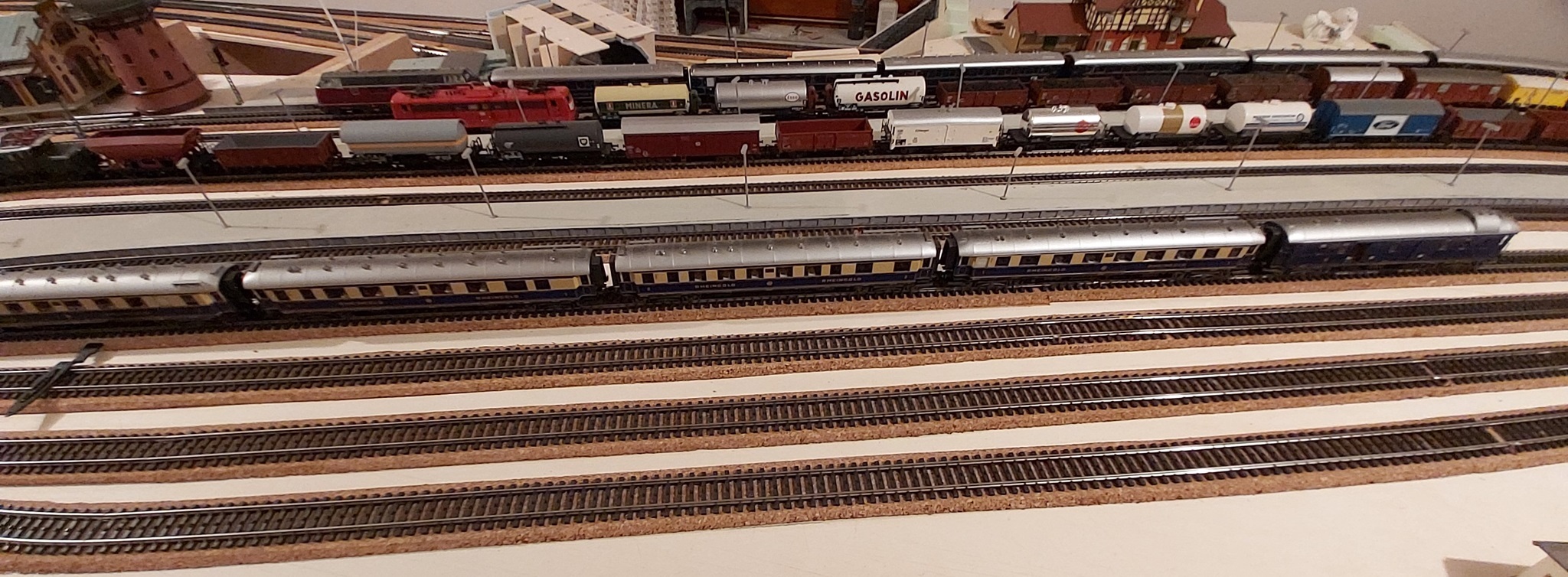

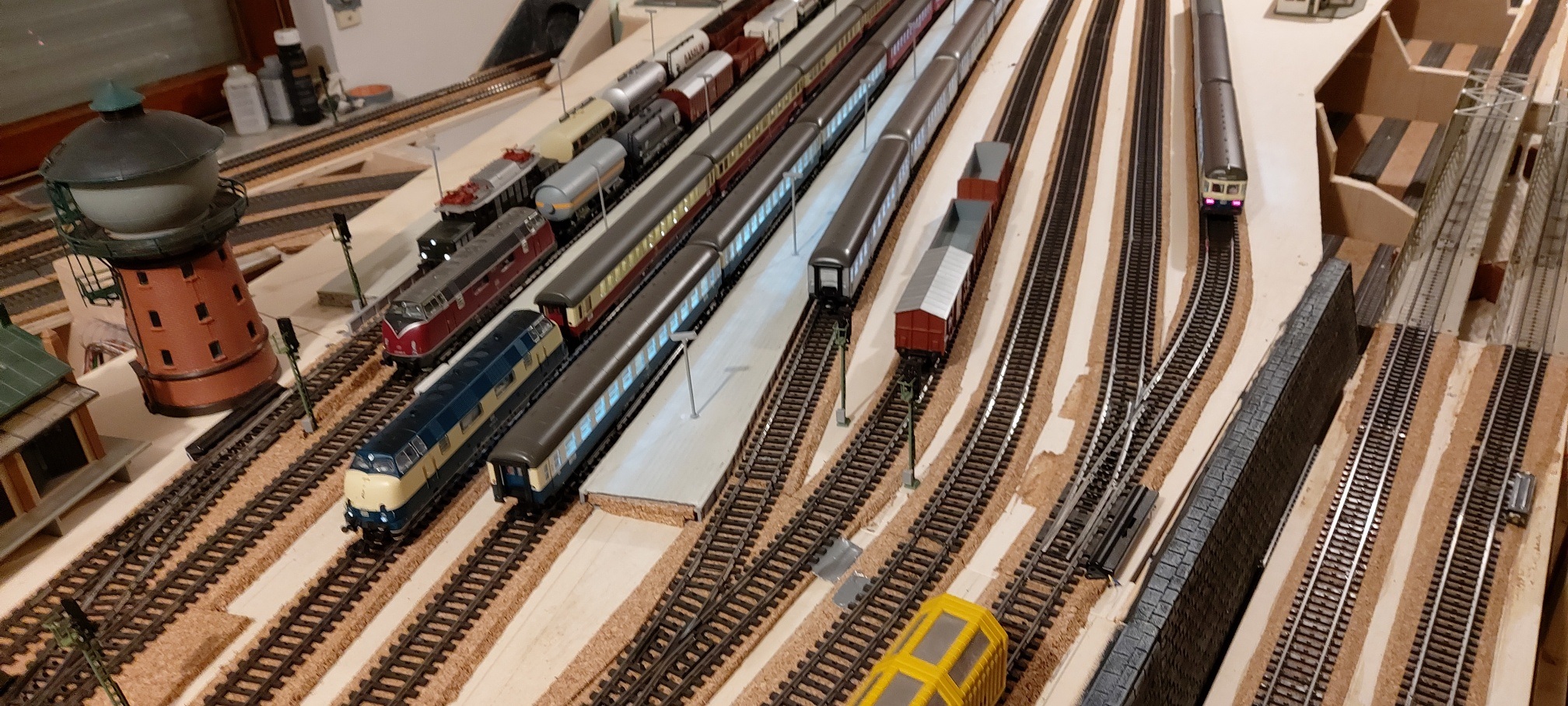

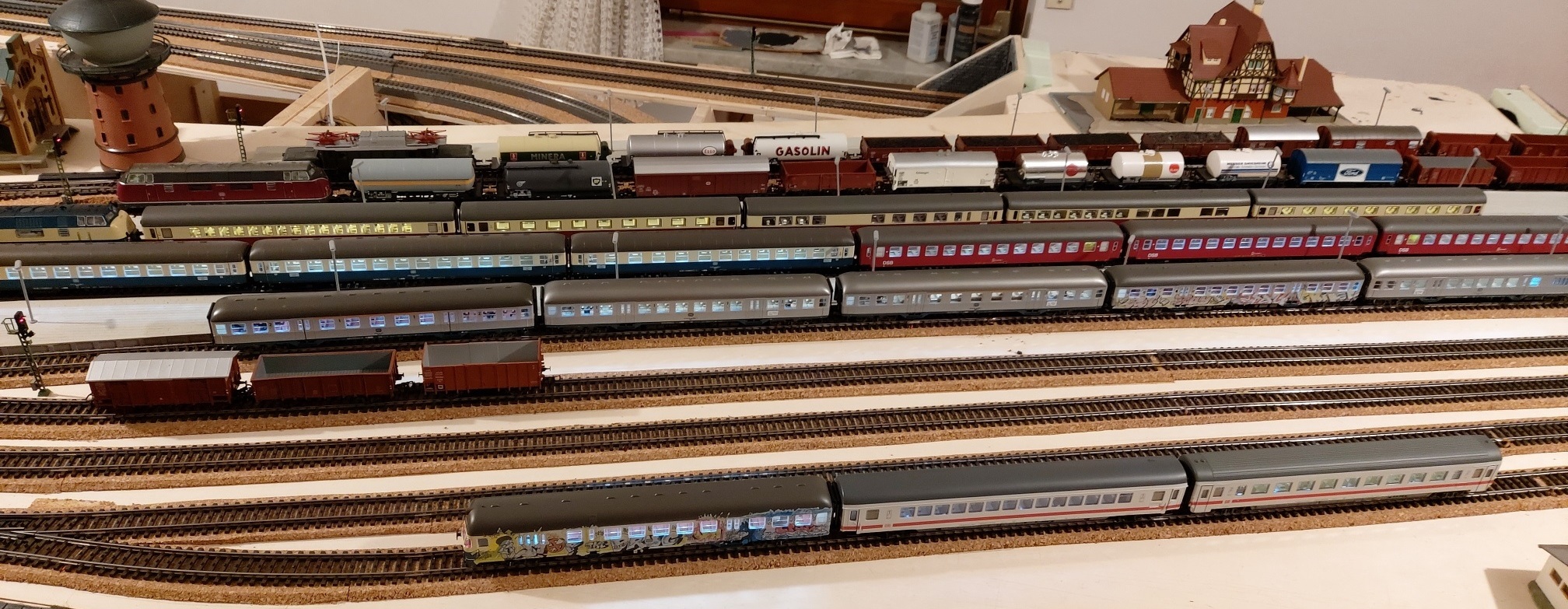

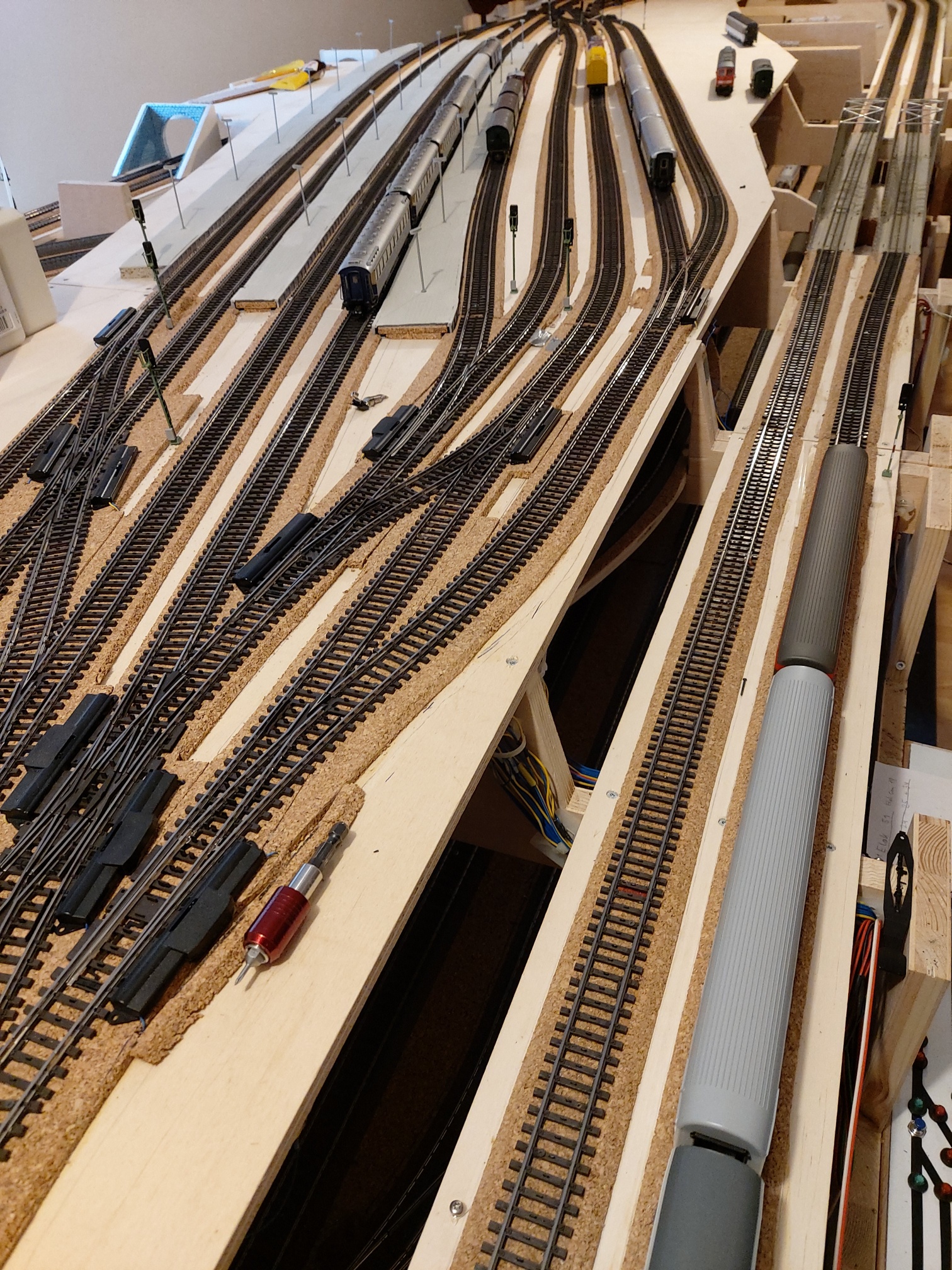

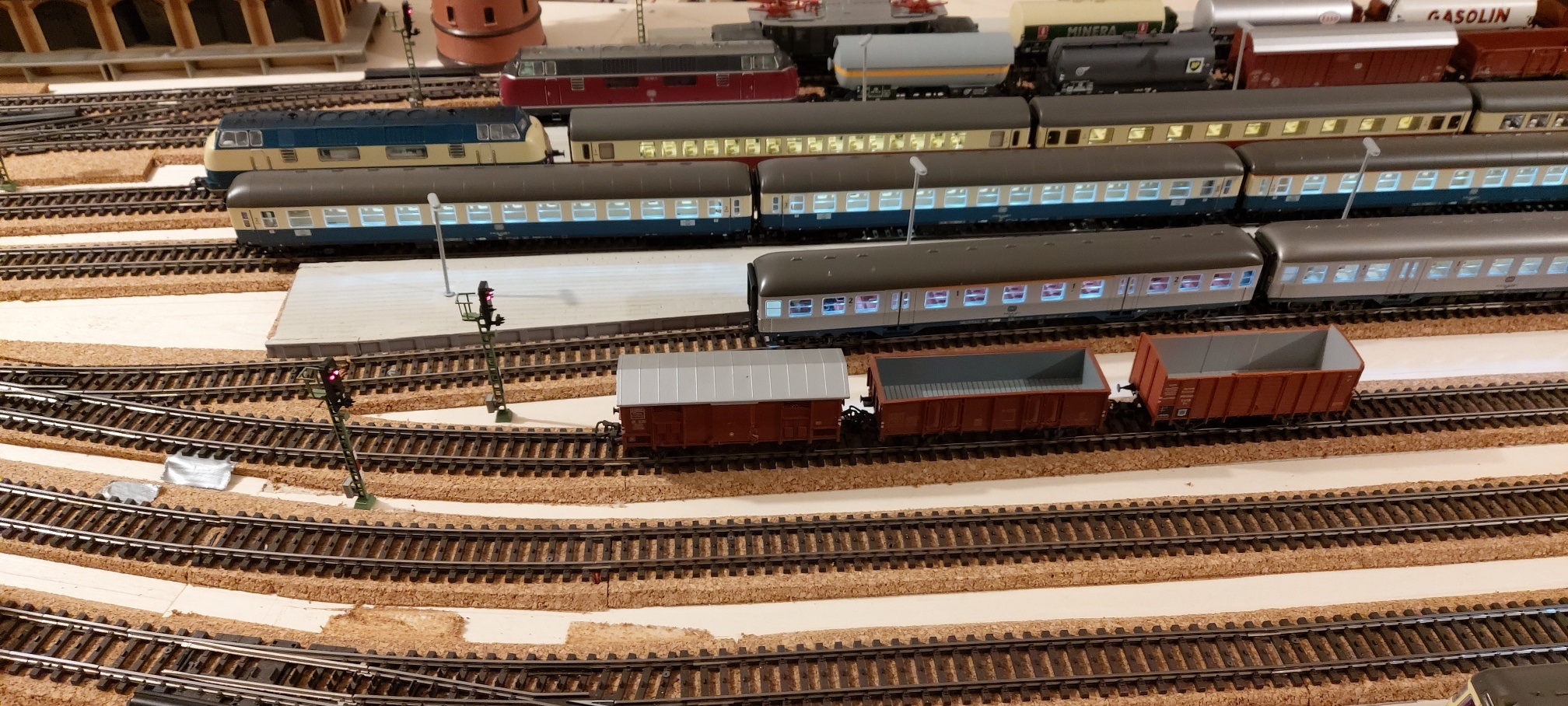

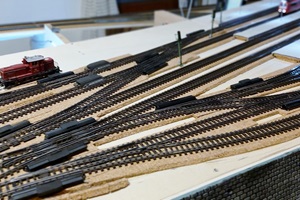

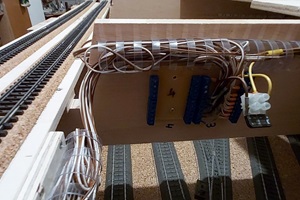

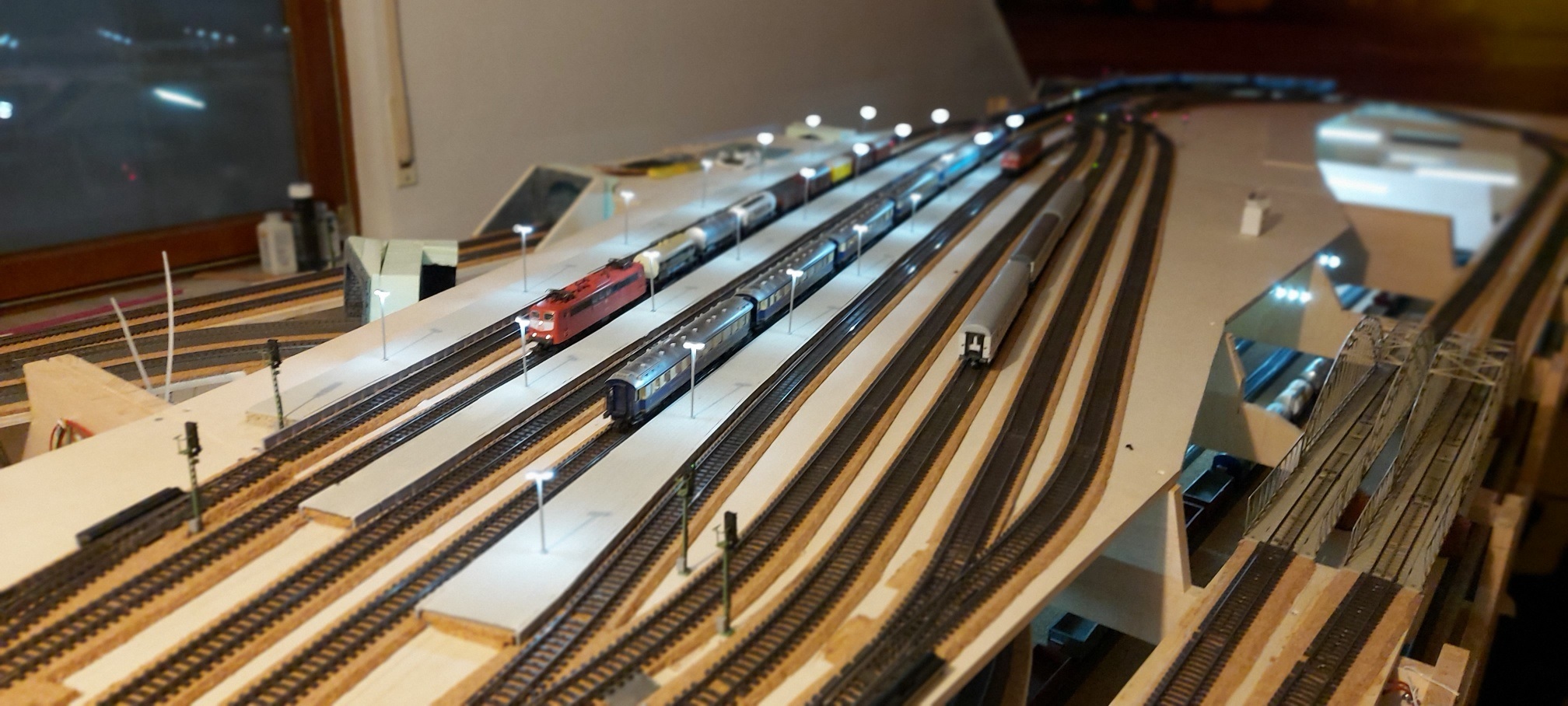

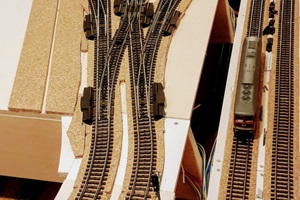

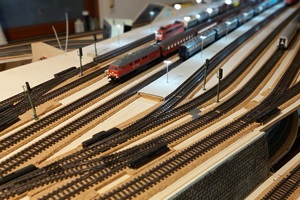

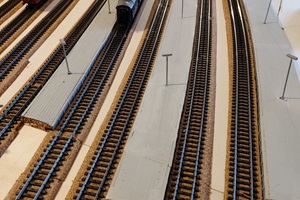

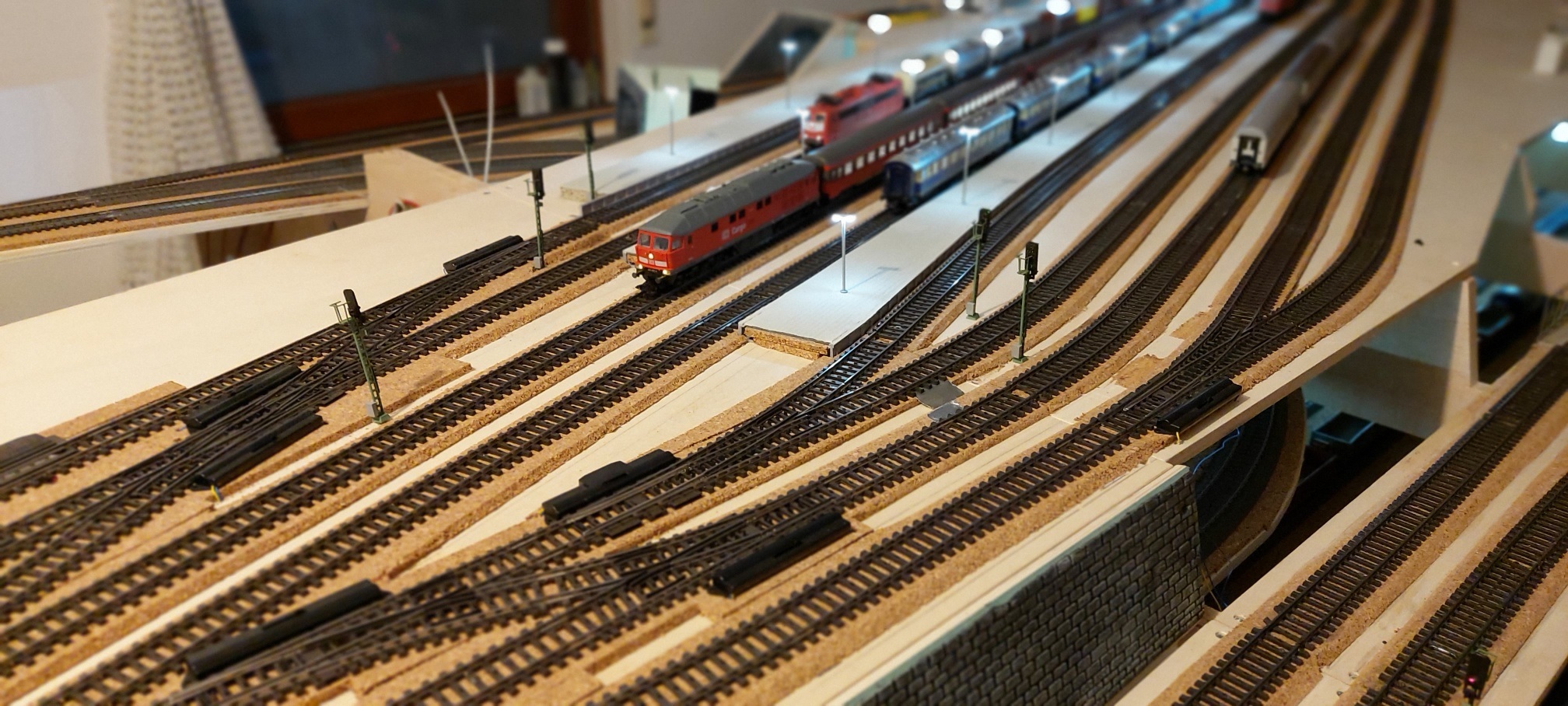

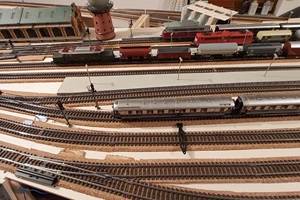

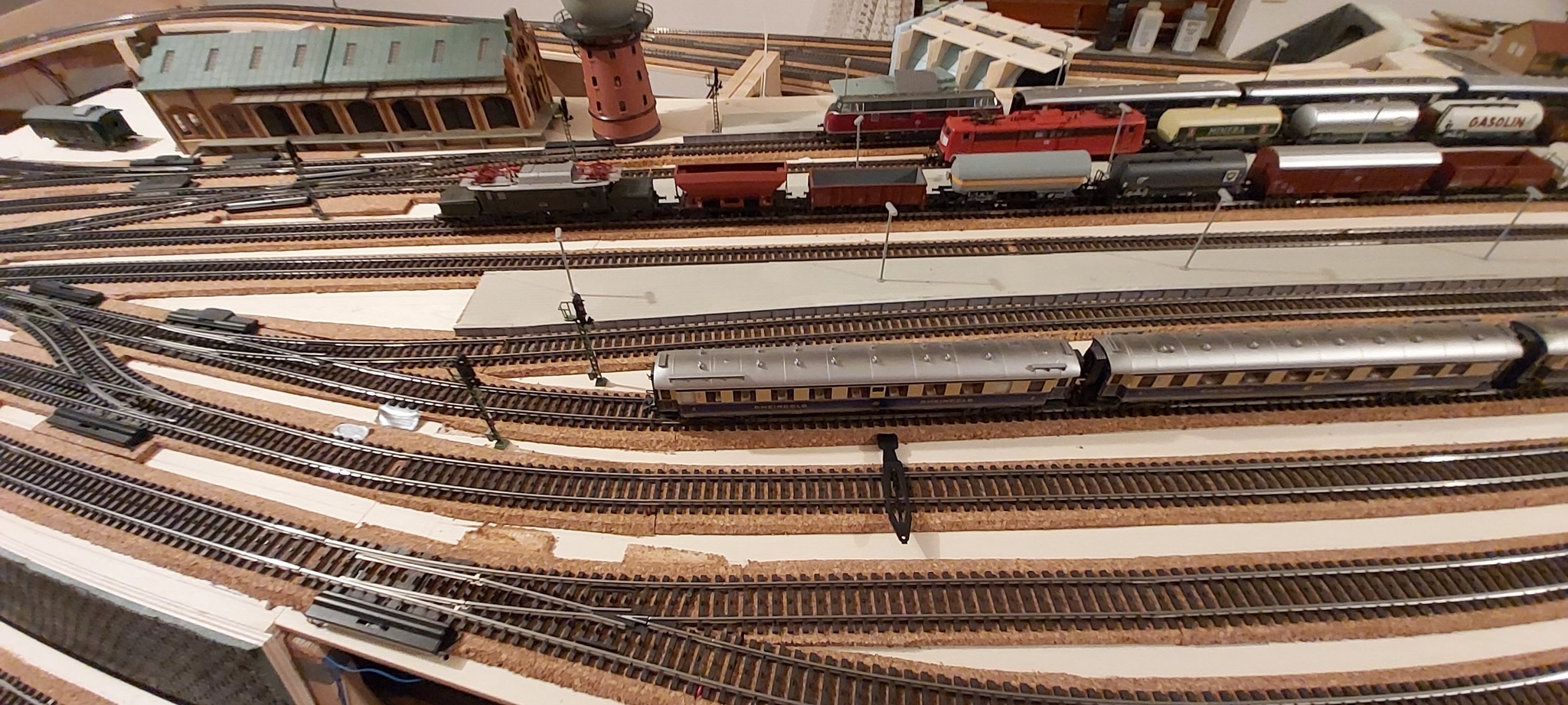

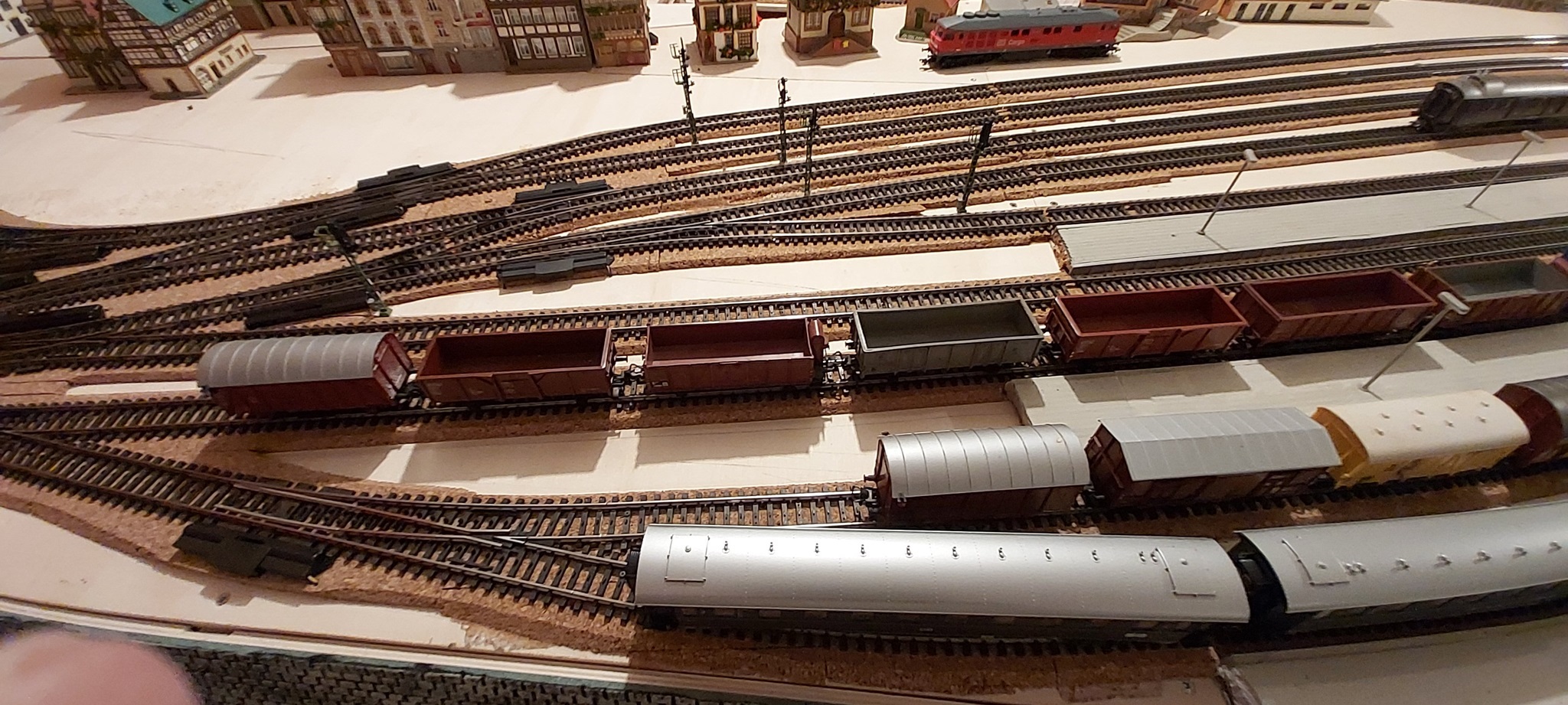

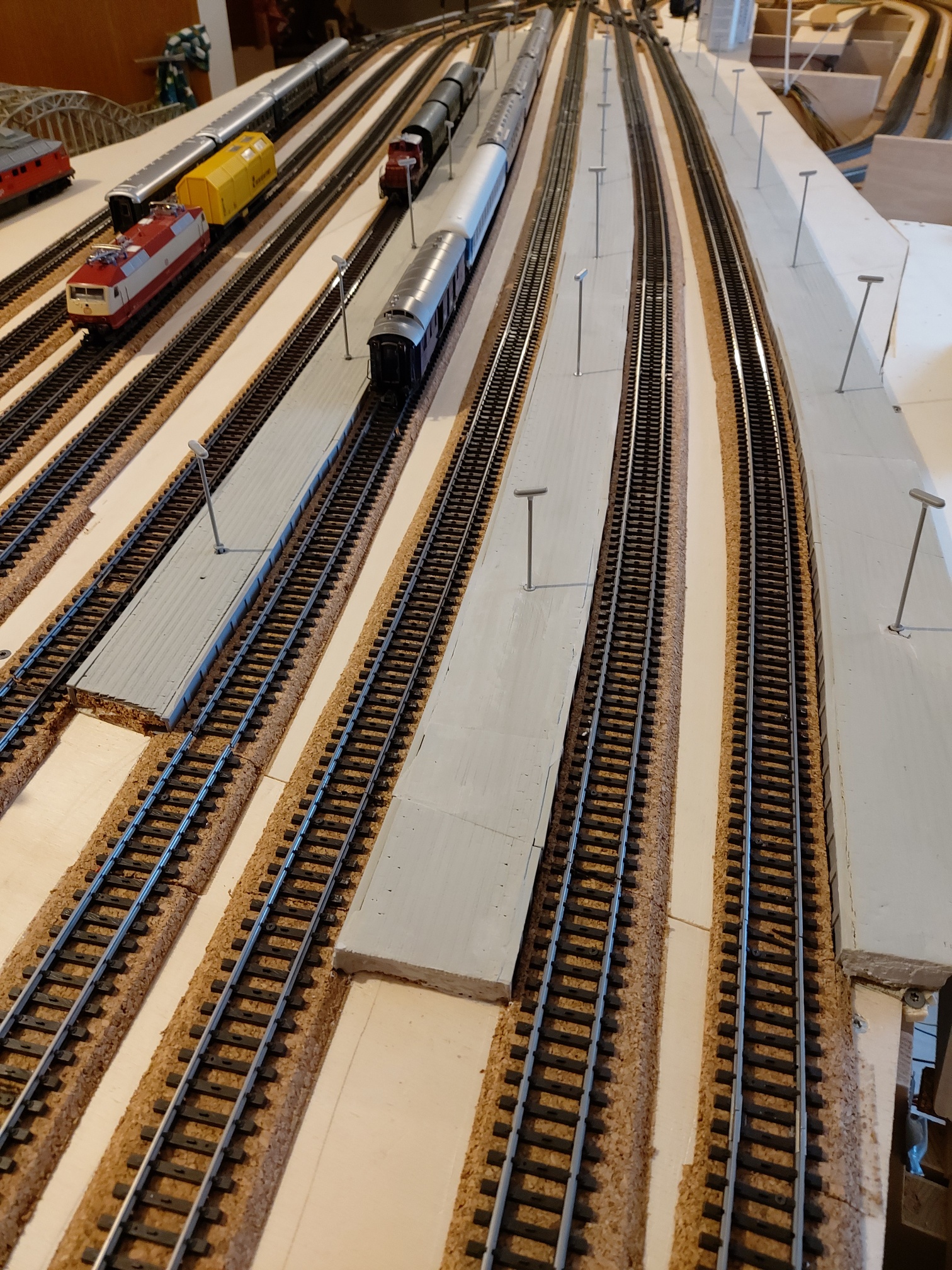

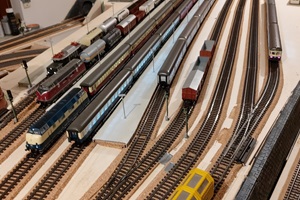

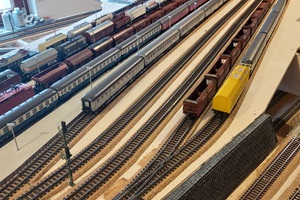

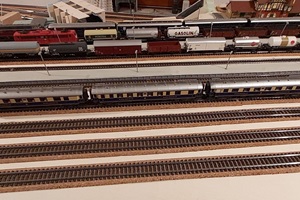

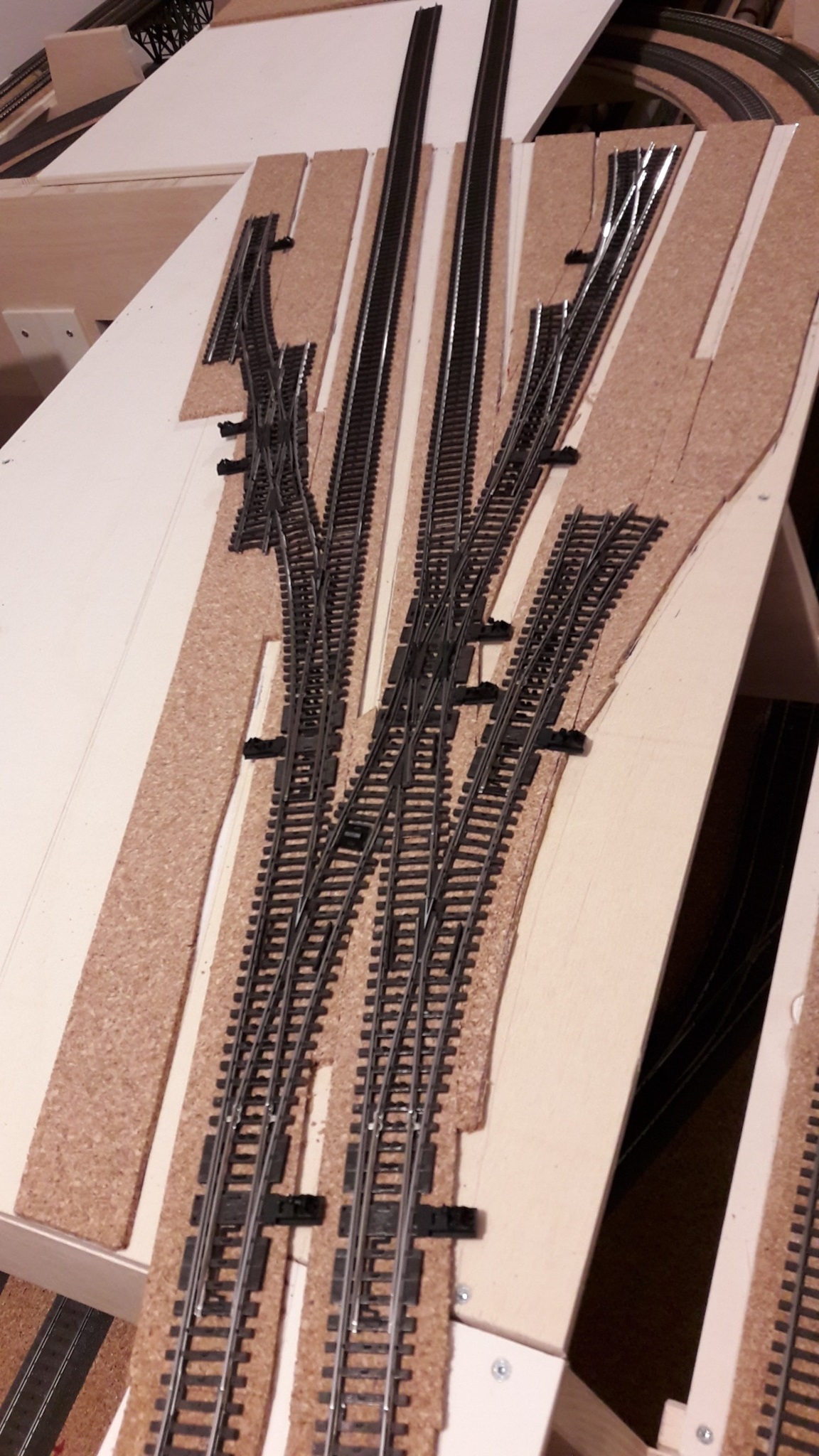

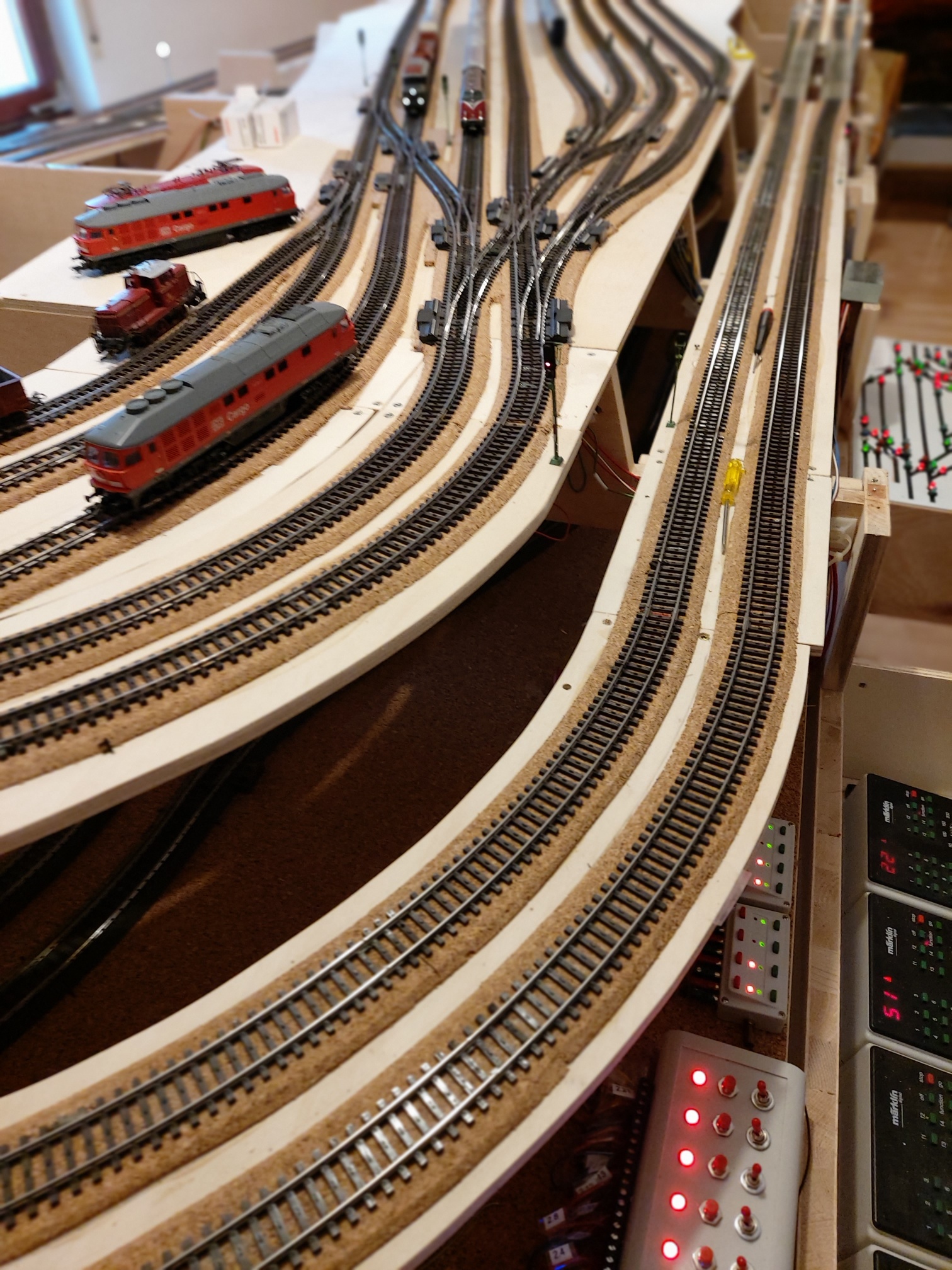

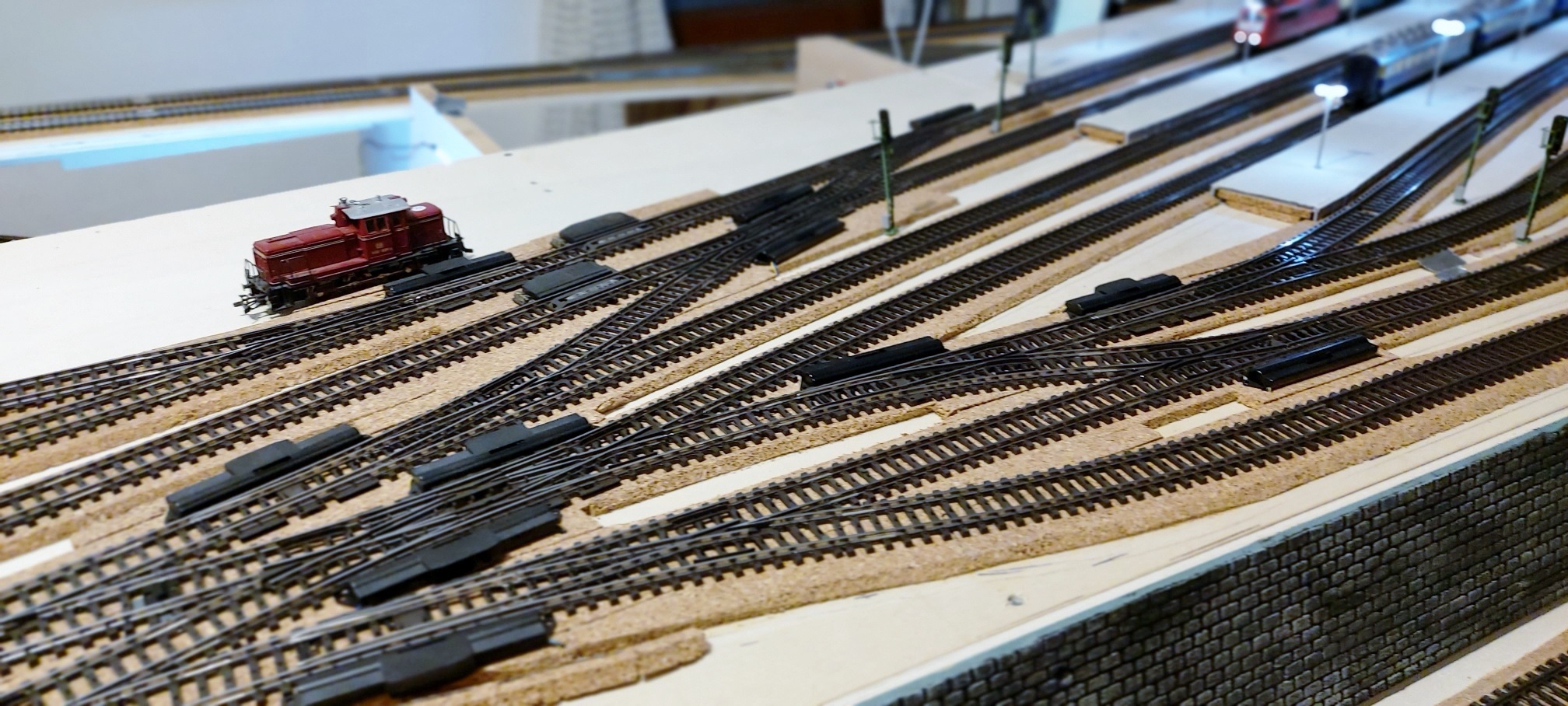

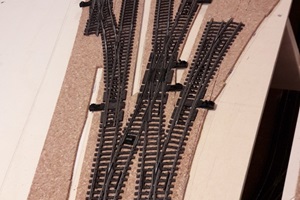

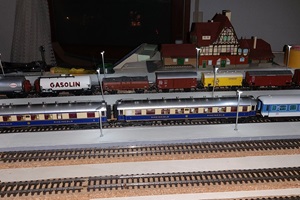

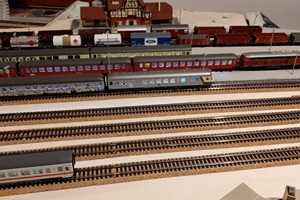

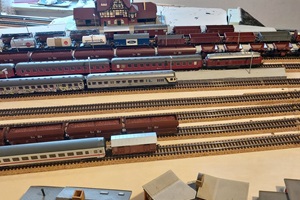

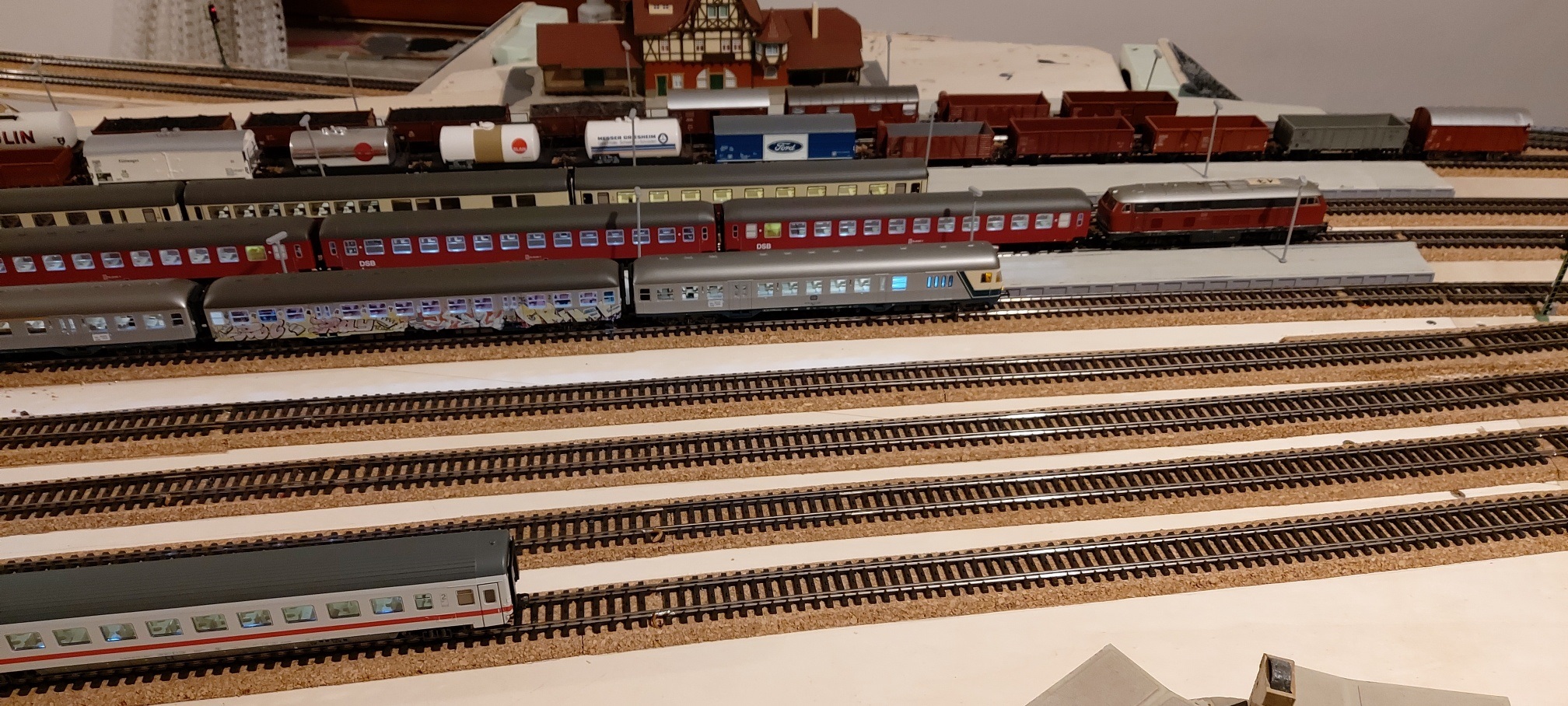

Für den Personenverkehr stehen drei Bahnsteige zur Verfügung, während für den Güterverkehr insgesamt 5 Gleise auf dem Gleisvorfeld für die Güterzüge vorhanden sind. Alle Licht-Signale im Bahnhofbereich und auf den zweigleisigen Strecken sind mit einem Bremsmodul (es wurden Märklin Signalmodul Bremsmodul und bogobit Standard-Bremsmodul, Signalmodul, für Märklin/Motorola/mfx und DCC verwendet) und ausgestattet. Für die Steuerung der Signale habe ich mir eine Relaiskarte mit 12V bistabil Relais, mit 2 Spulen und 2 Wechsler (9-24V) selbst gebaut. Diese bistabilen Relais wurden mit den Bremsmodulen zusammen geschaltet.

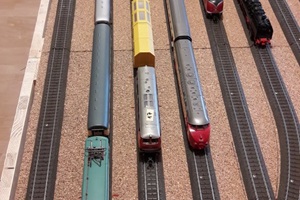

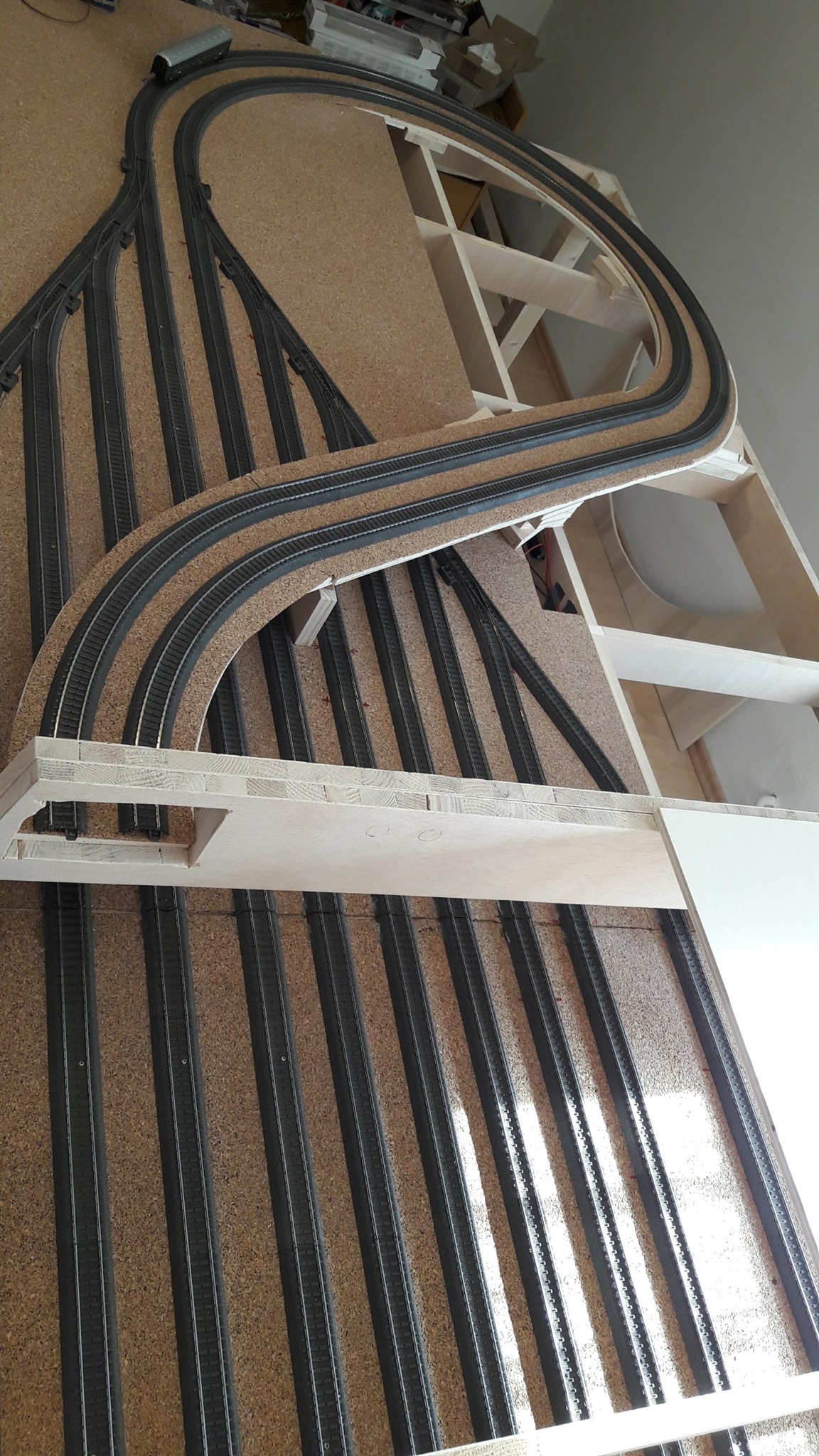

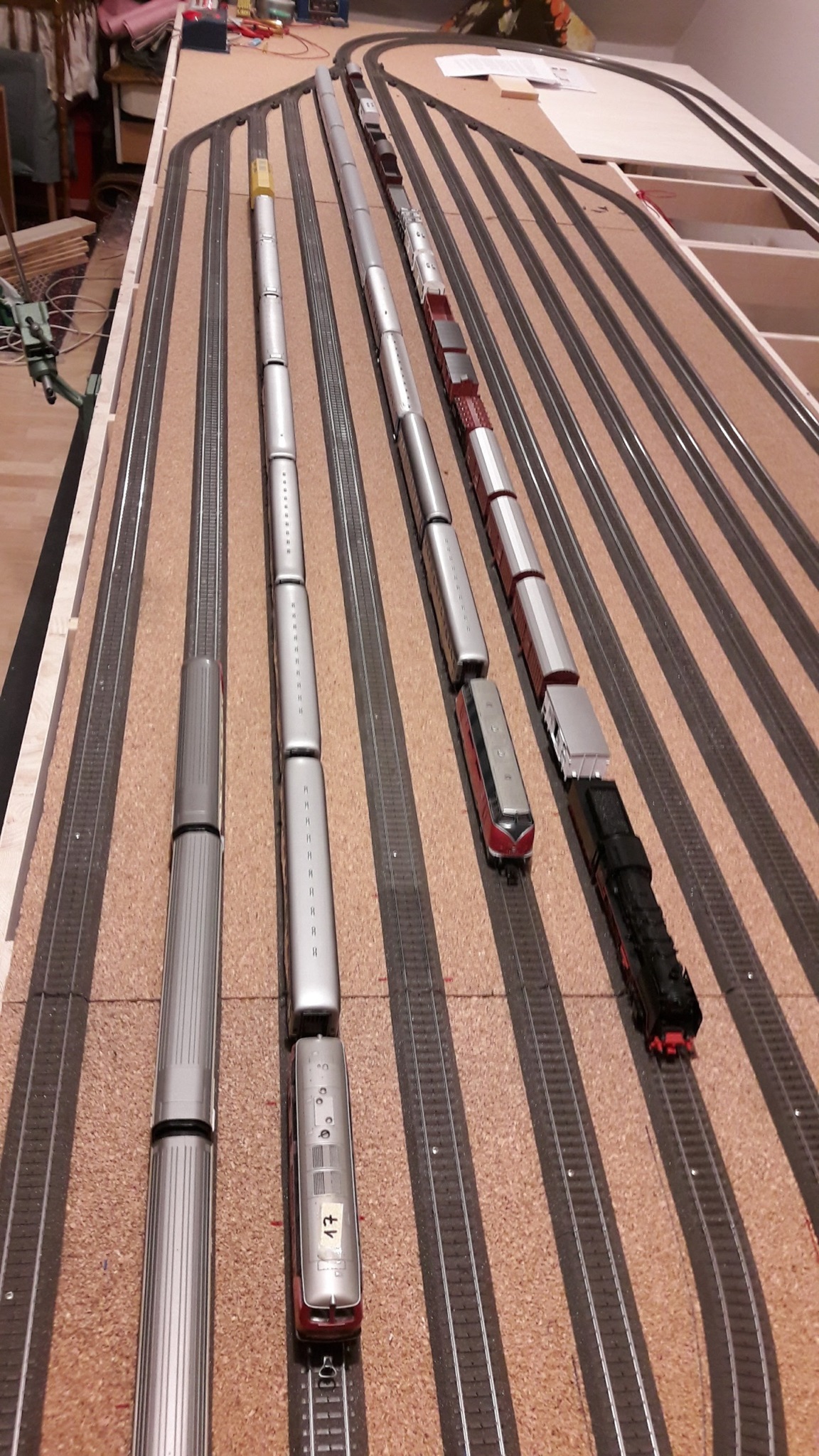

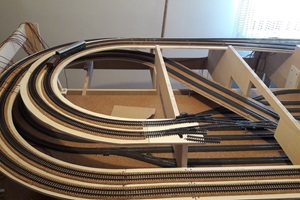

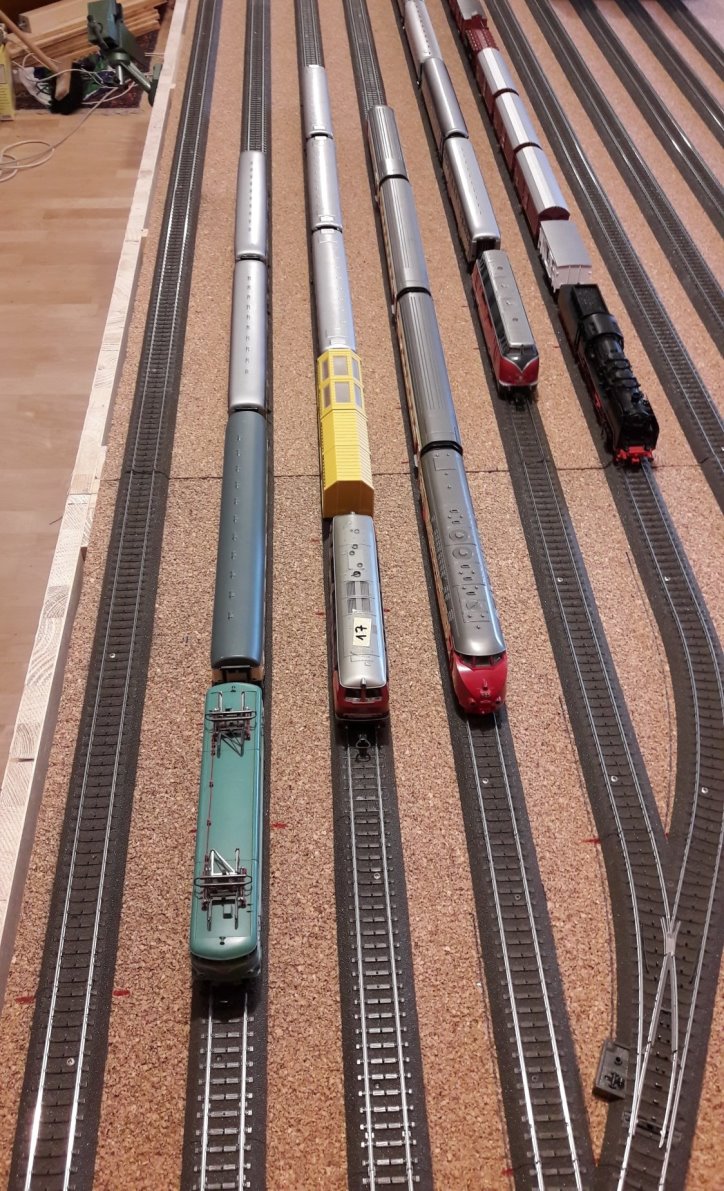

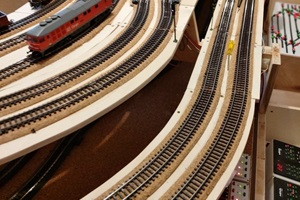

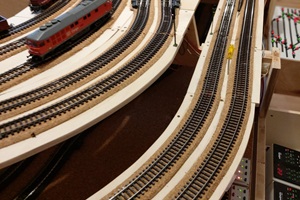

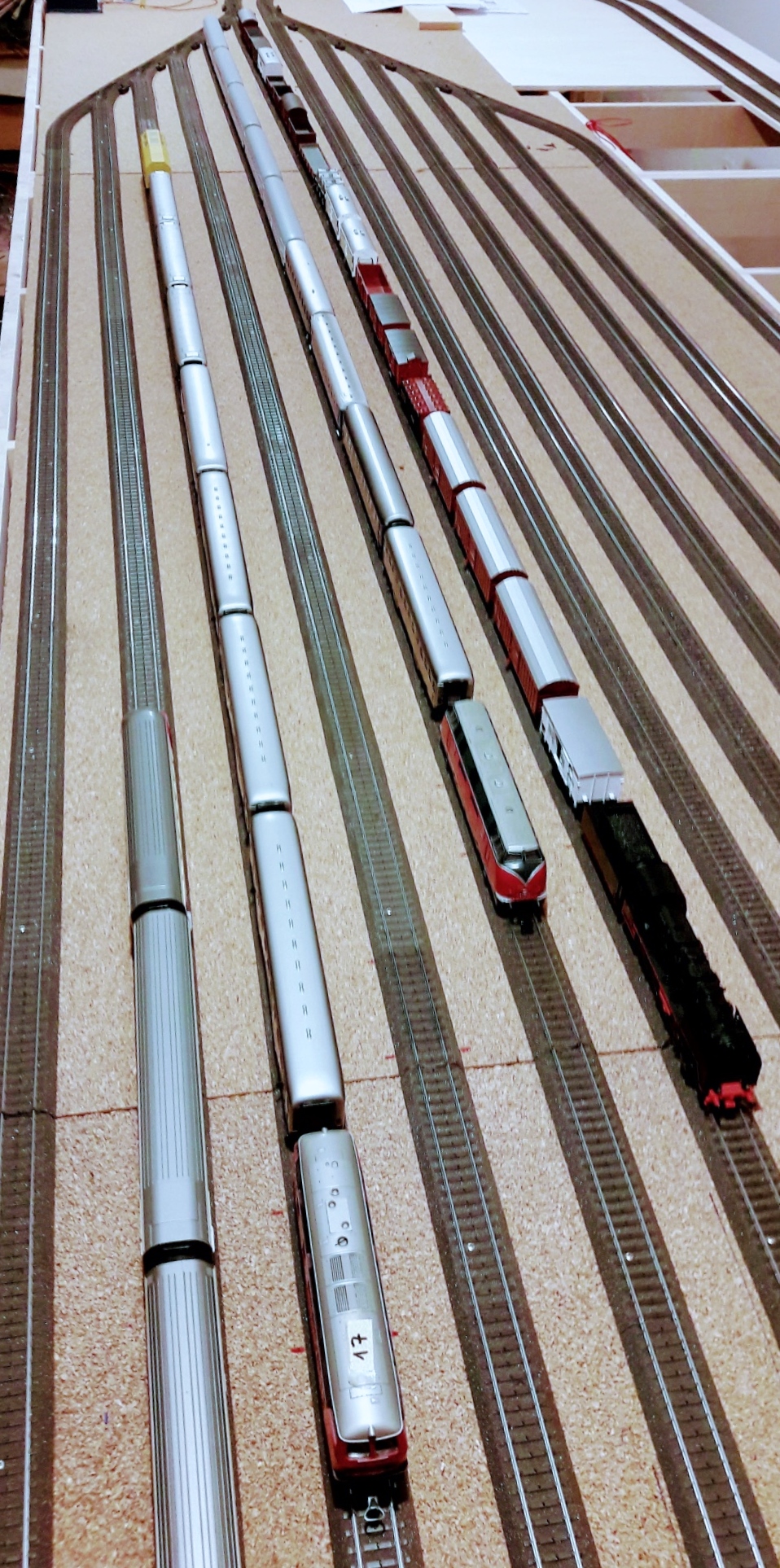

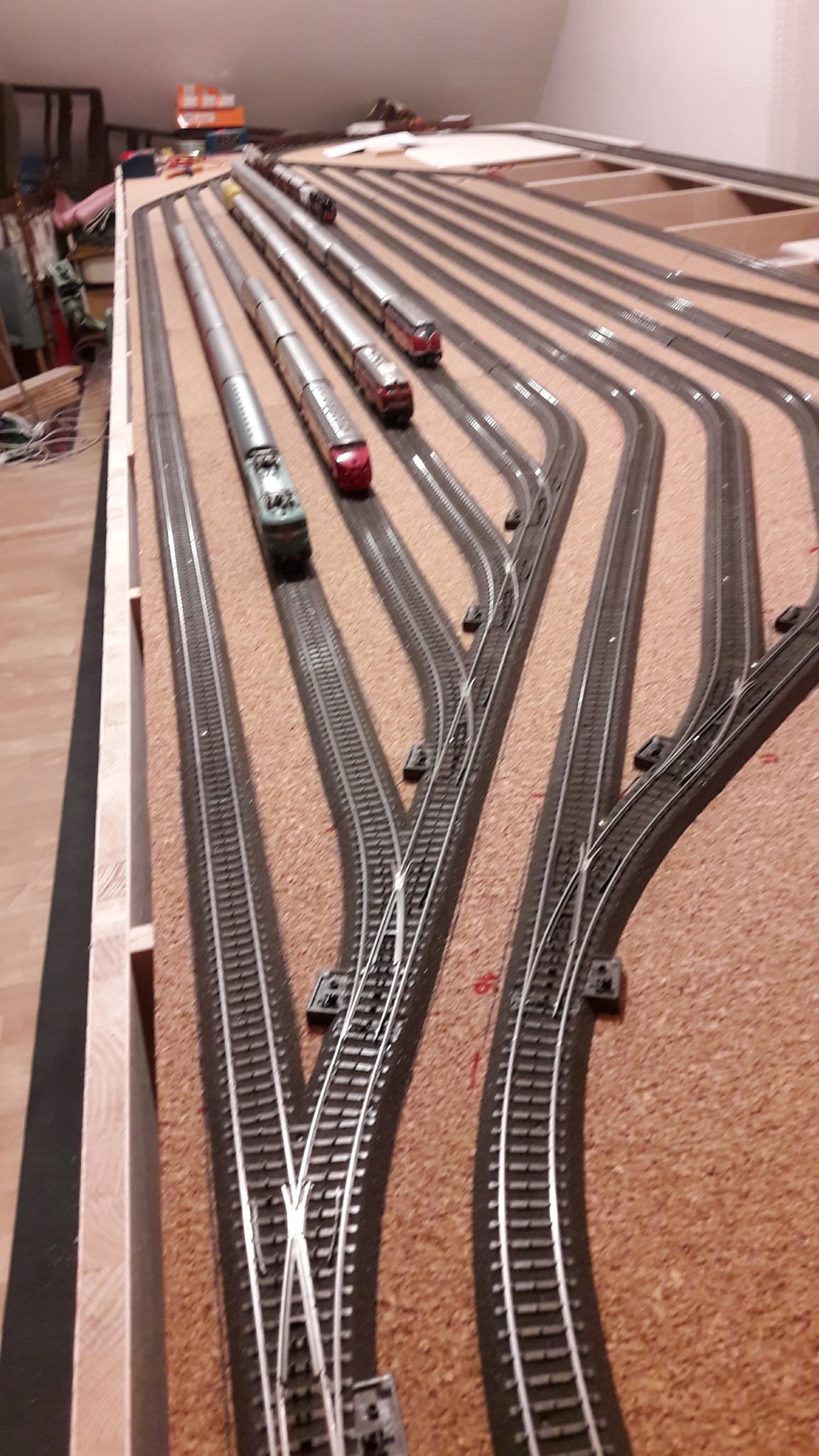

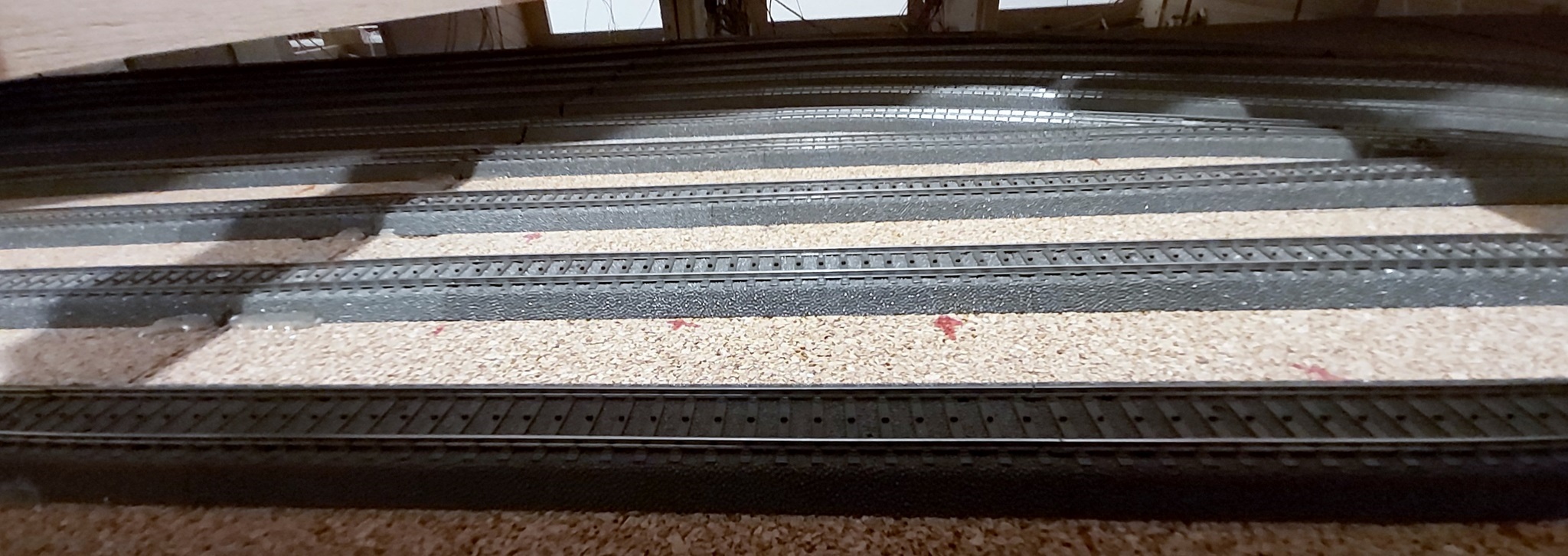

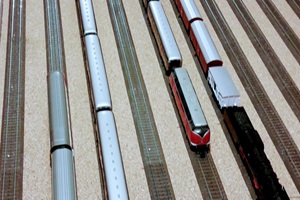

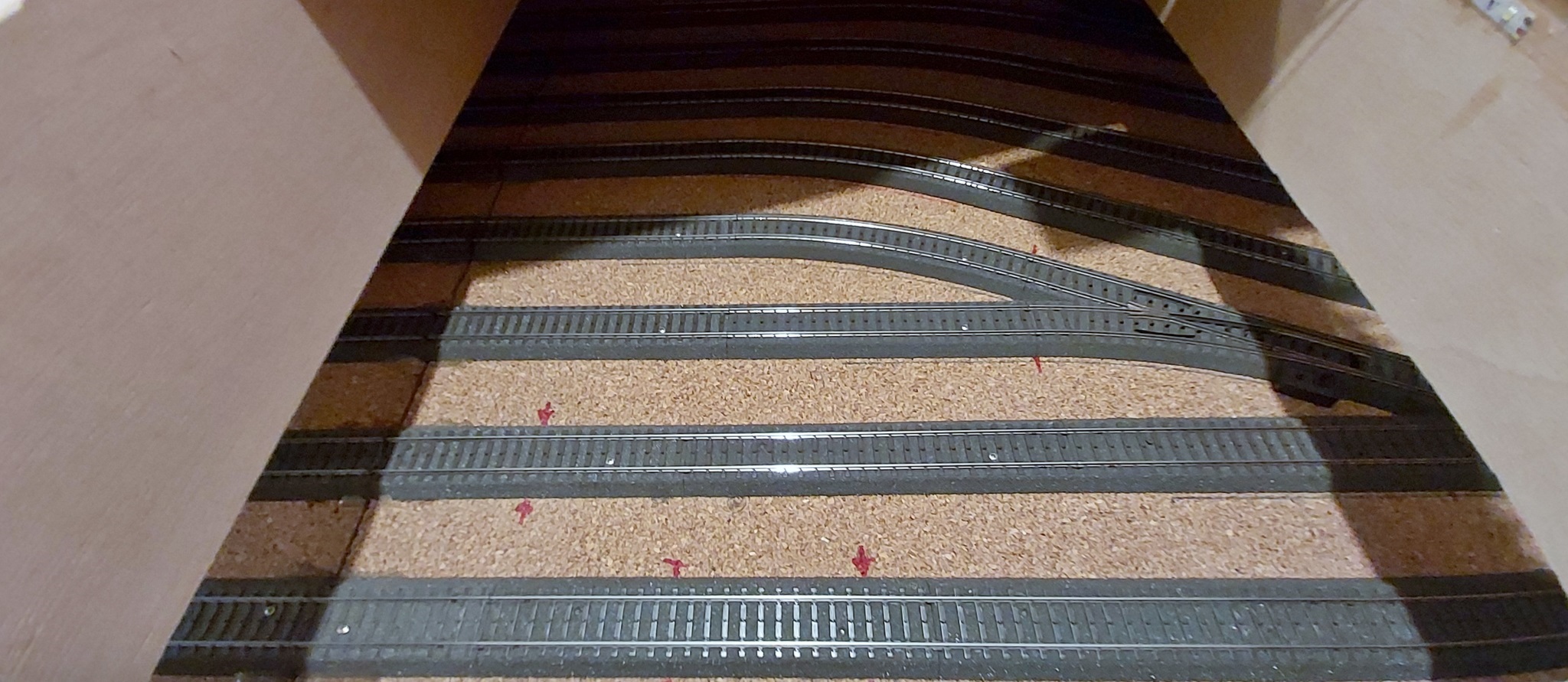

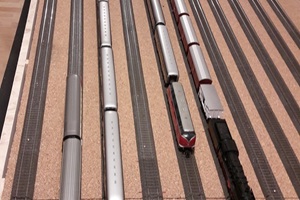

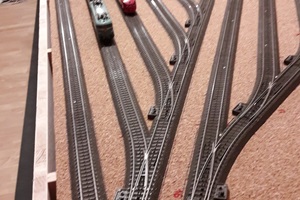

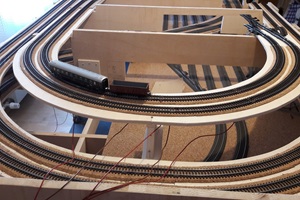

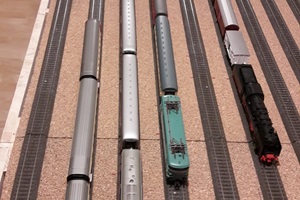

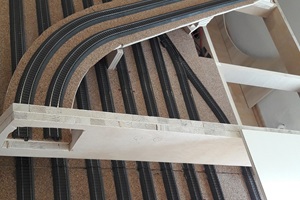

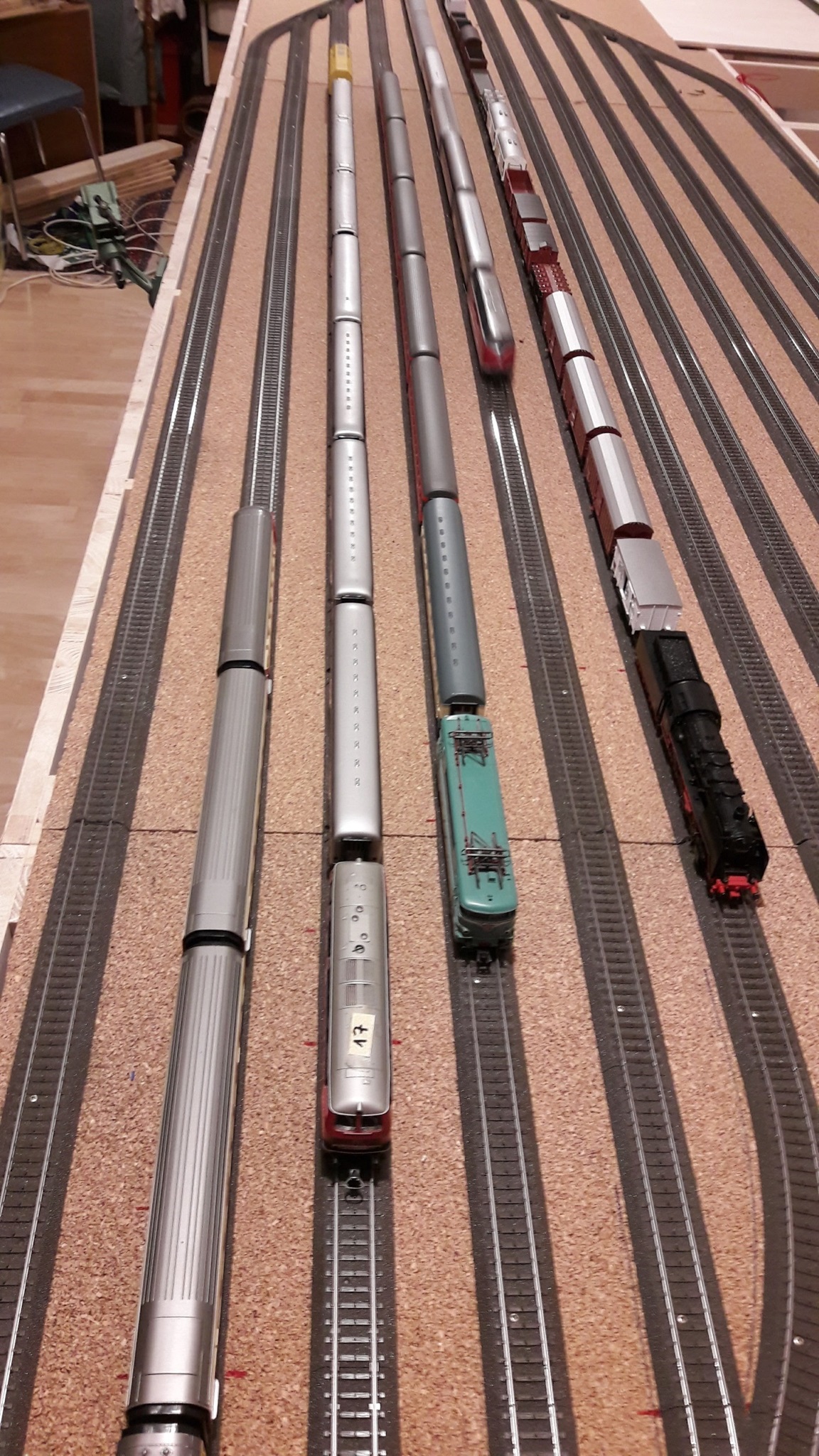

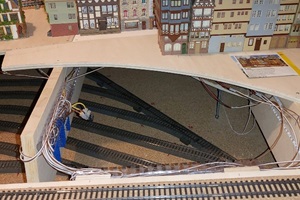

Beide Schattenbahnhöfe werden mit der SBH BM - 5 betrieben, diese ist für Analog und Digitalbetrieb ausgelegt und hat eine einfache Anschluss schematik. Sie kann für Analogfahrer den Umstieg auf Digital ohne Kompromisse ermöglichen und bietet sogleich das implementierte Bremsmodul.

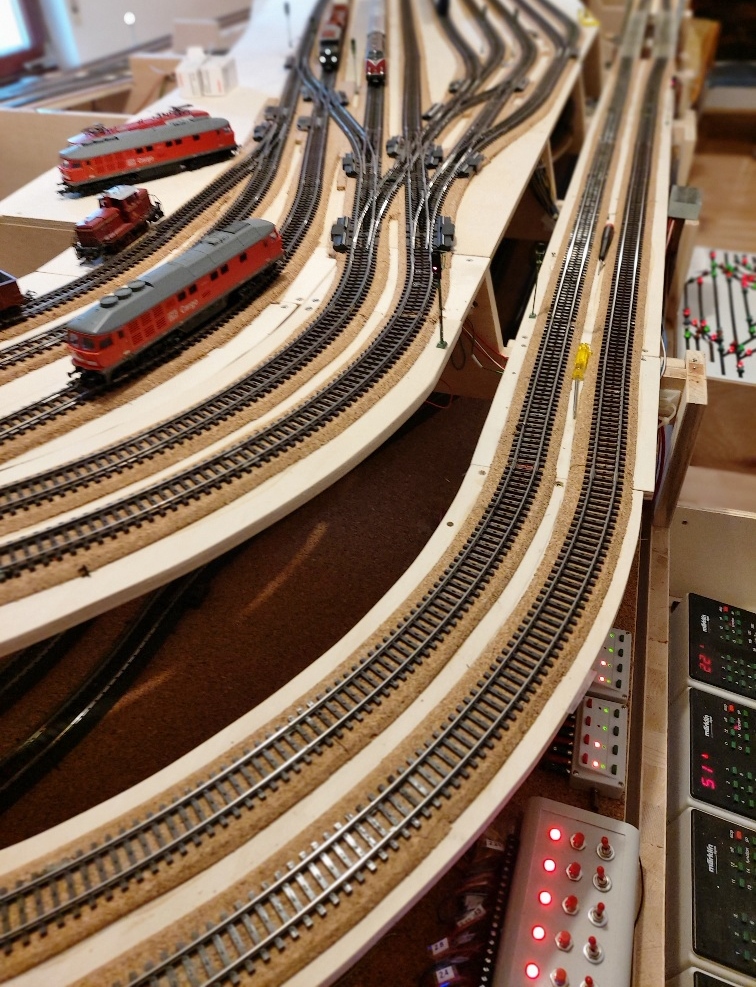

Zur Steuerung meiner digitalen Märklin Loks verwende ich noch die MÄRKLIN 6021 Control Unit, Digitalzentrale mit weiteren MÄRKLIN 6021 Control Unit, die an die Digitalzentrale angeschlossen sind. Für das Schalten aller Signale und Weichen im Bahnhofbereich, habe ein Gleisbild vom Bahnhof selbst gebaut und angeschlossen. Hier sind Taster LED-Beleuchtung in grün oder rot eingebaut und angeschlossen.

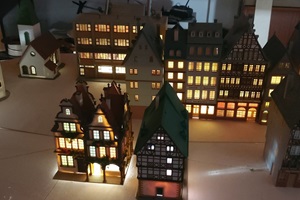

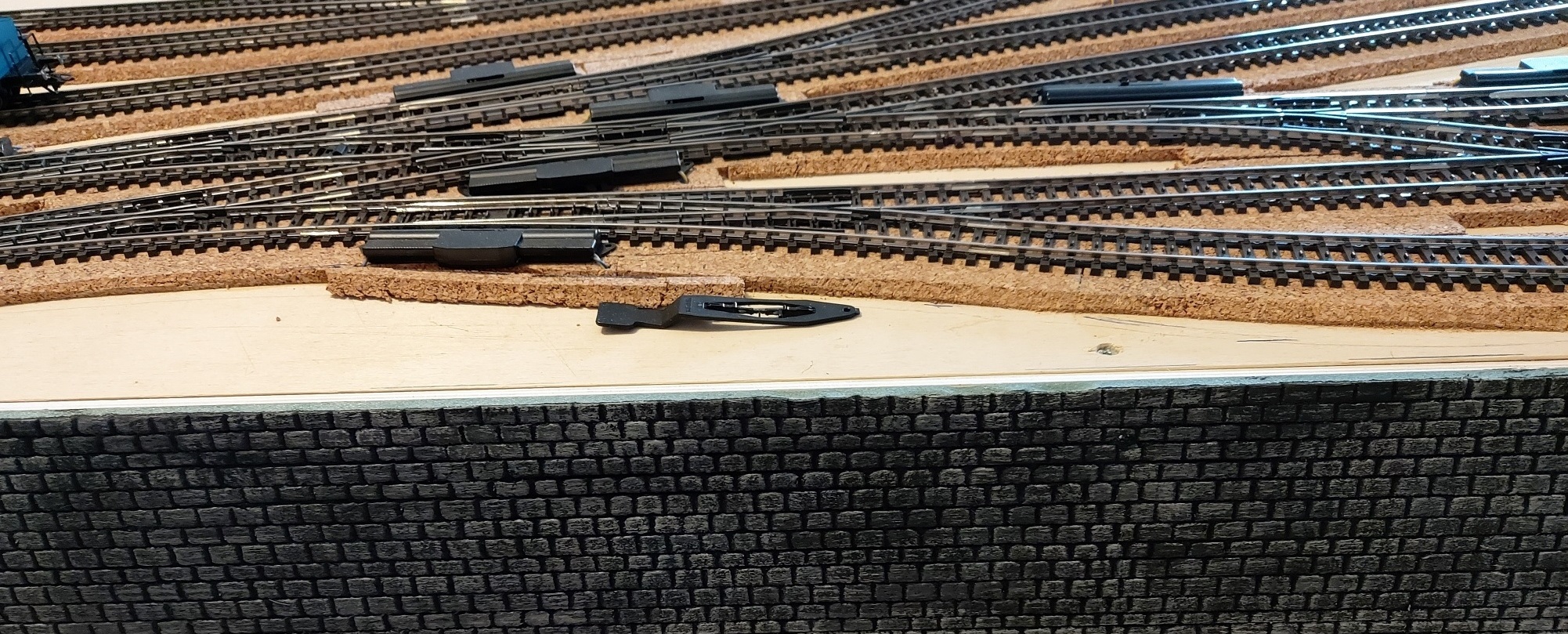

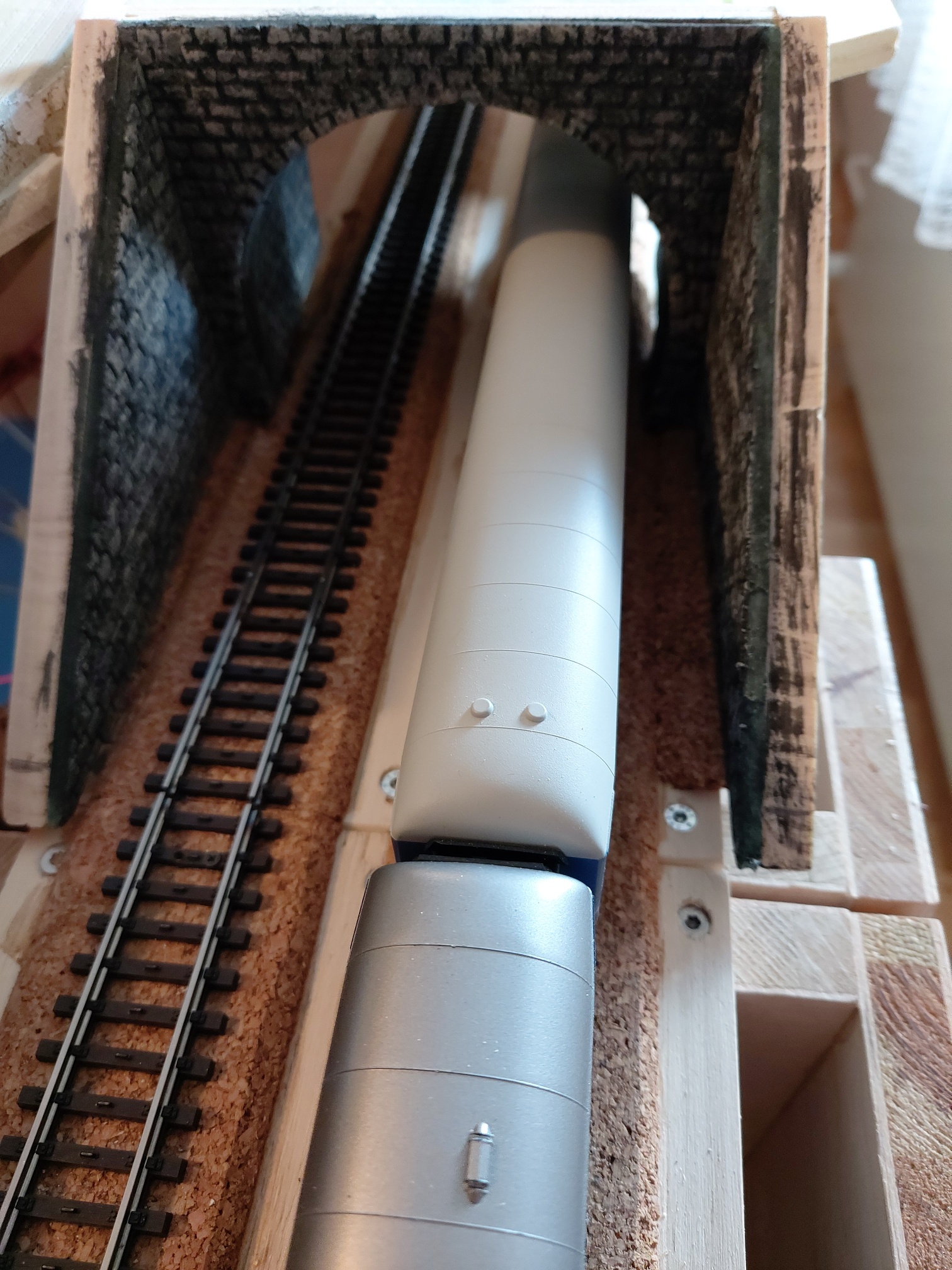

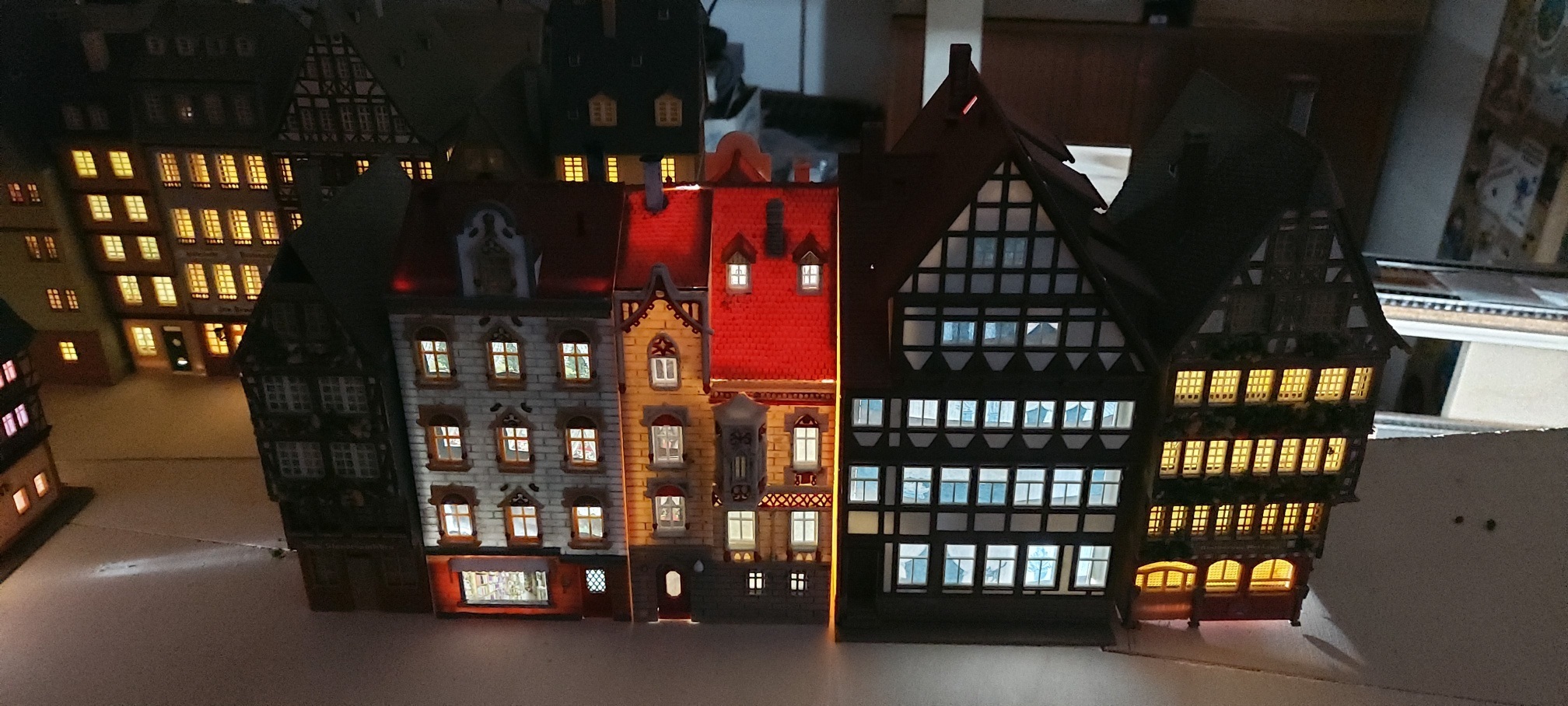

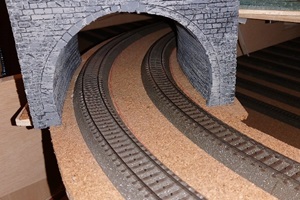

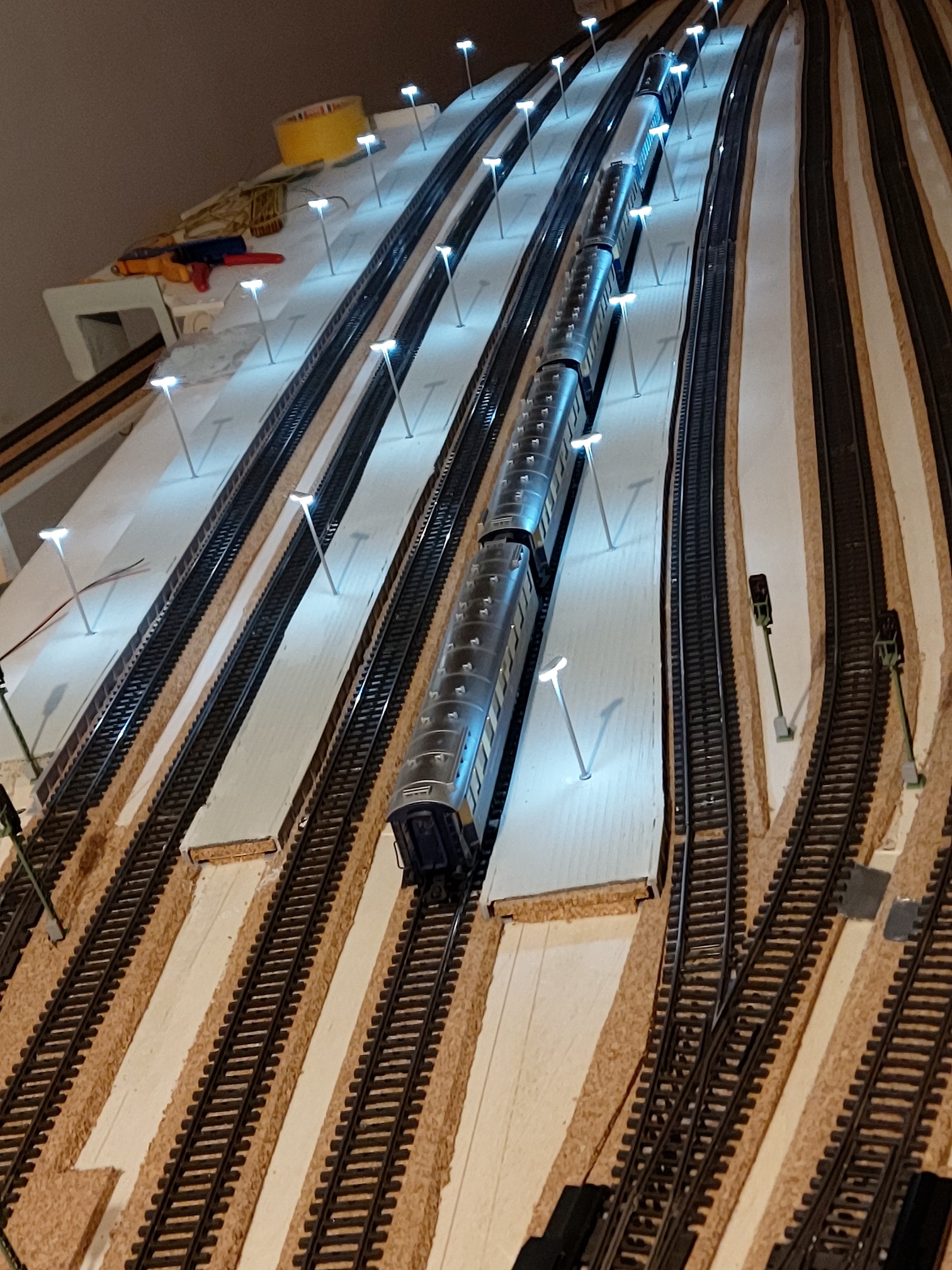

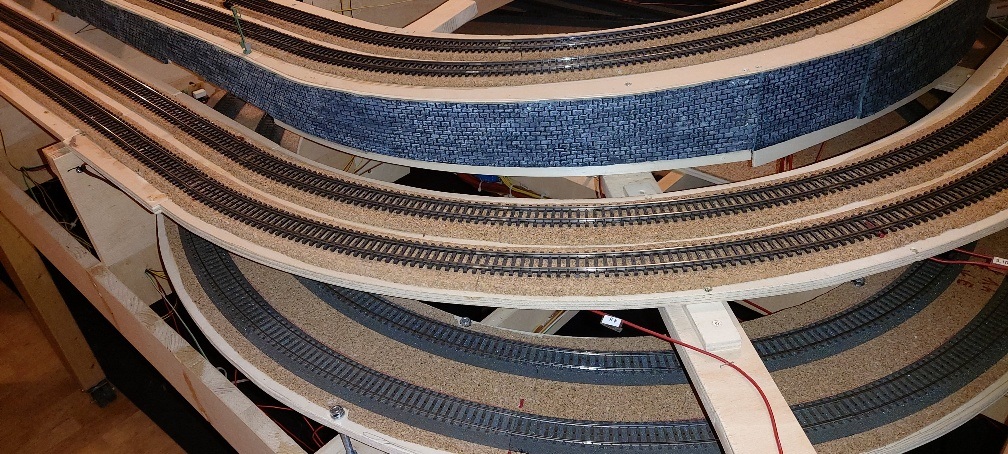

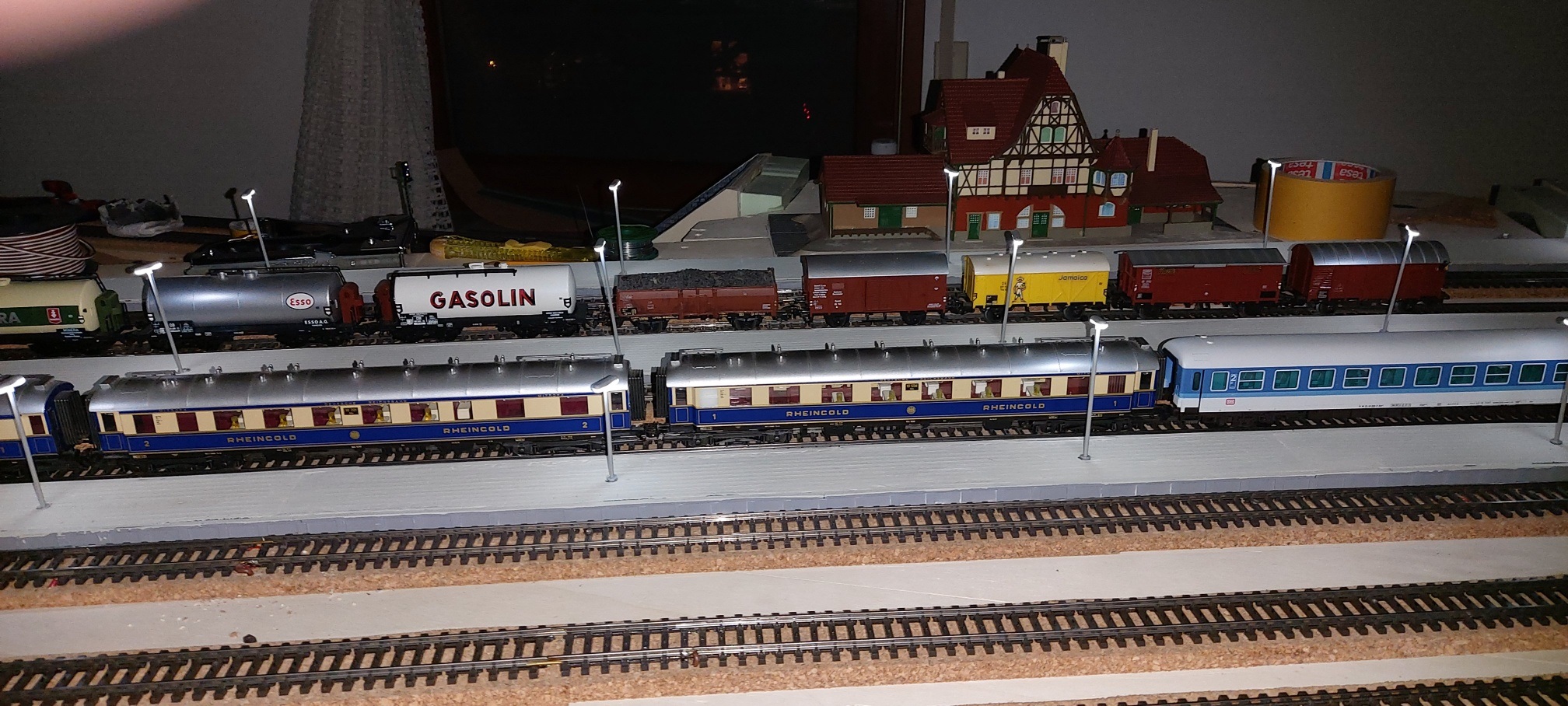

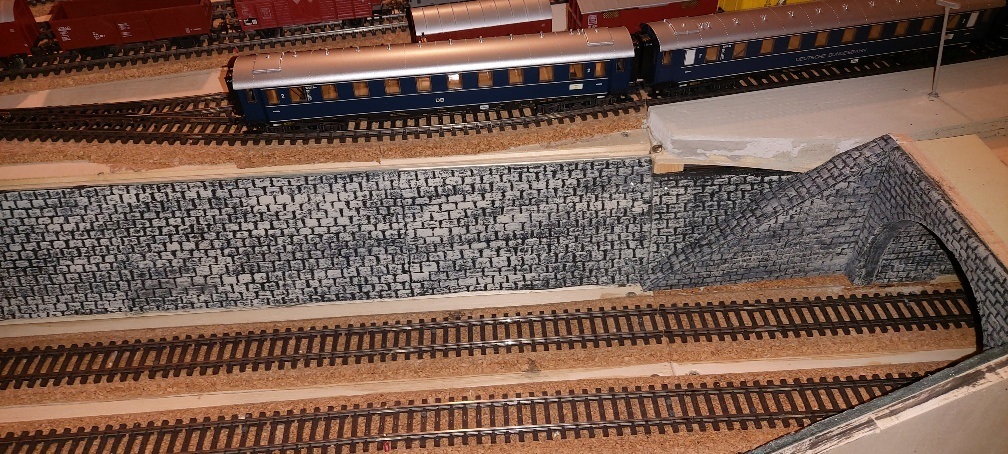

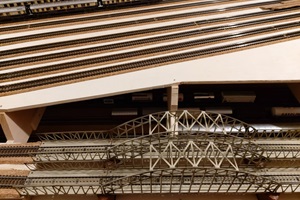

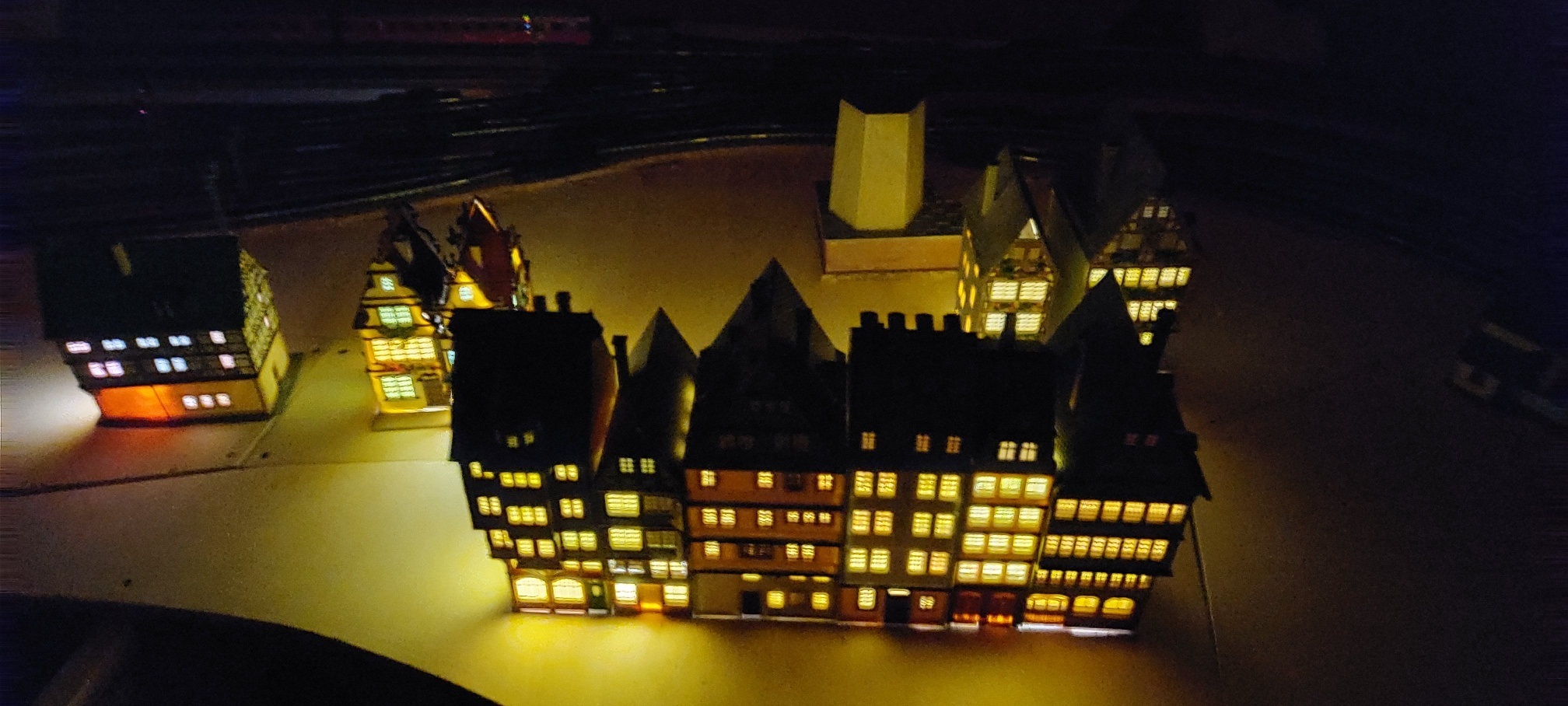

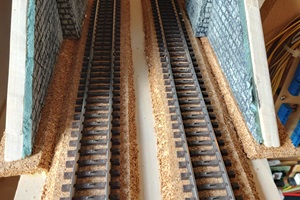

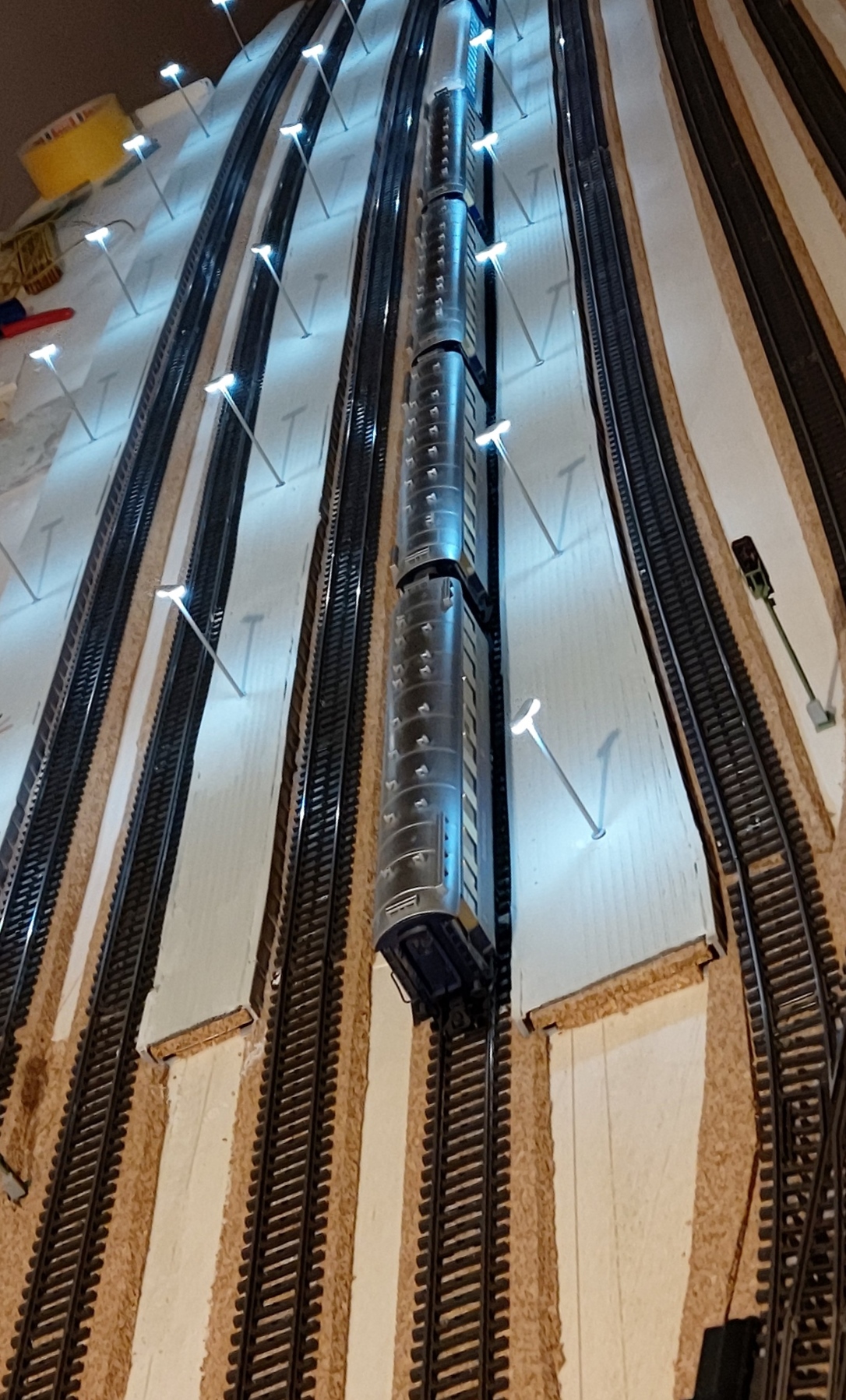

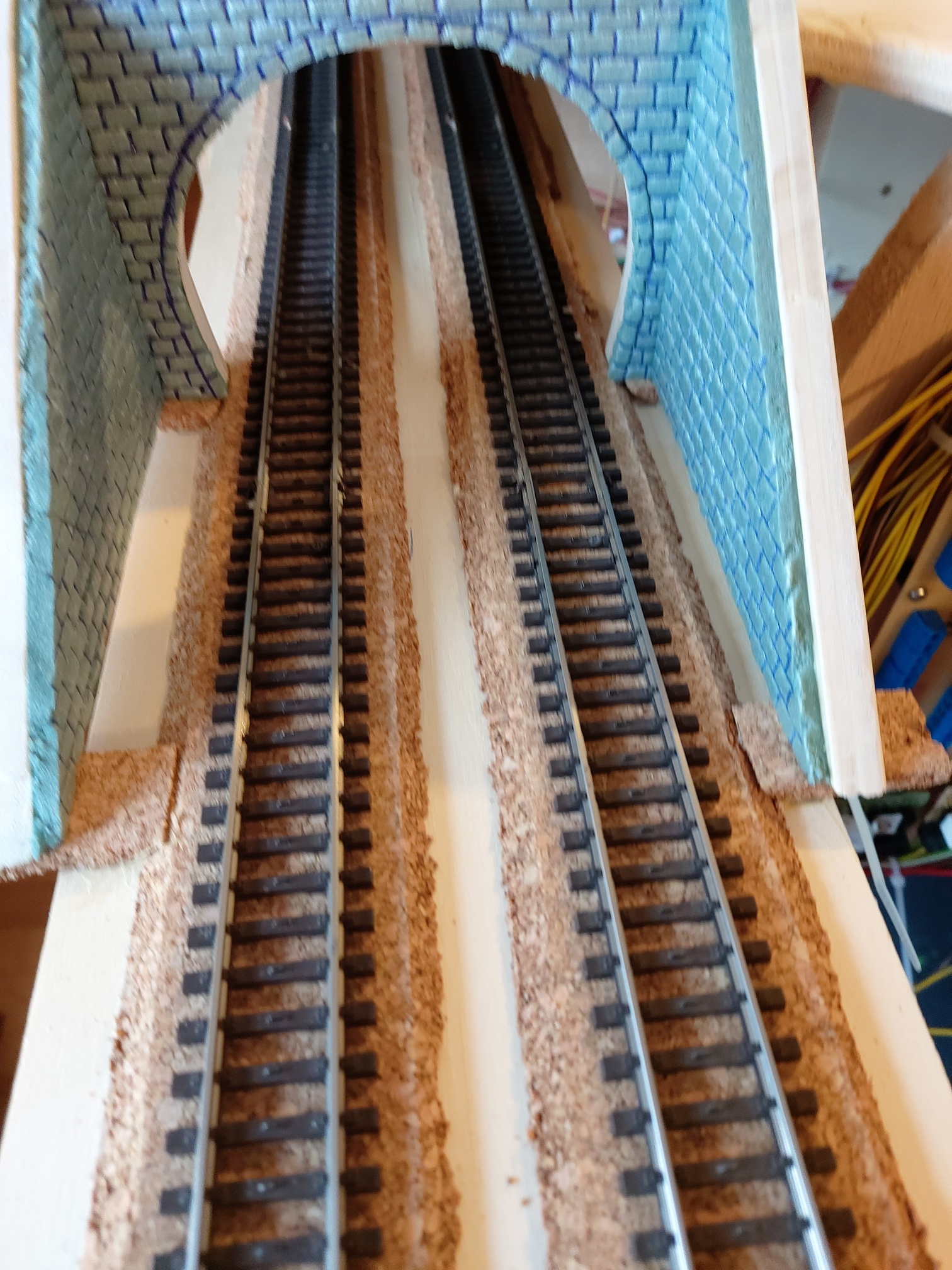

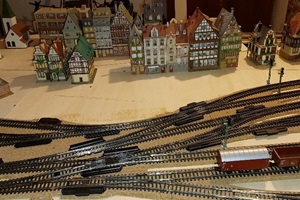

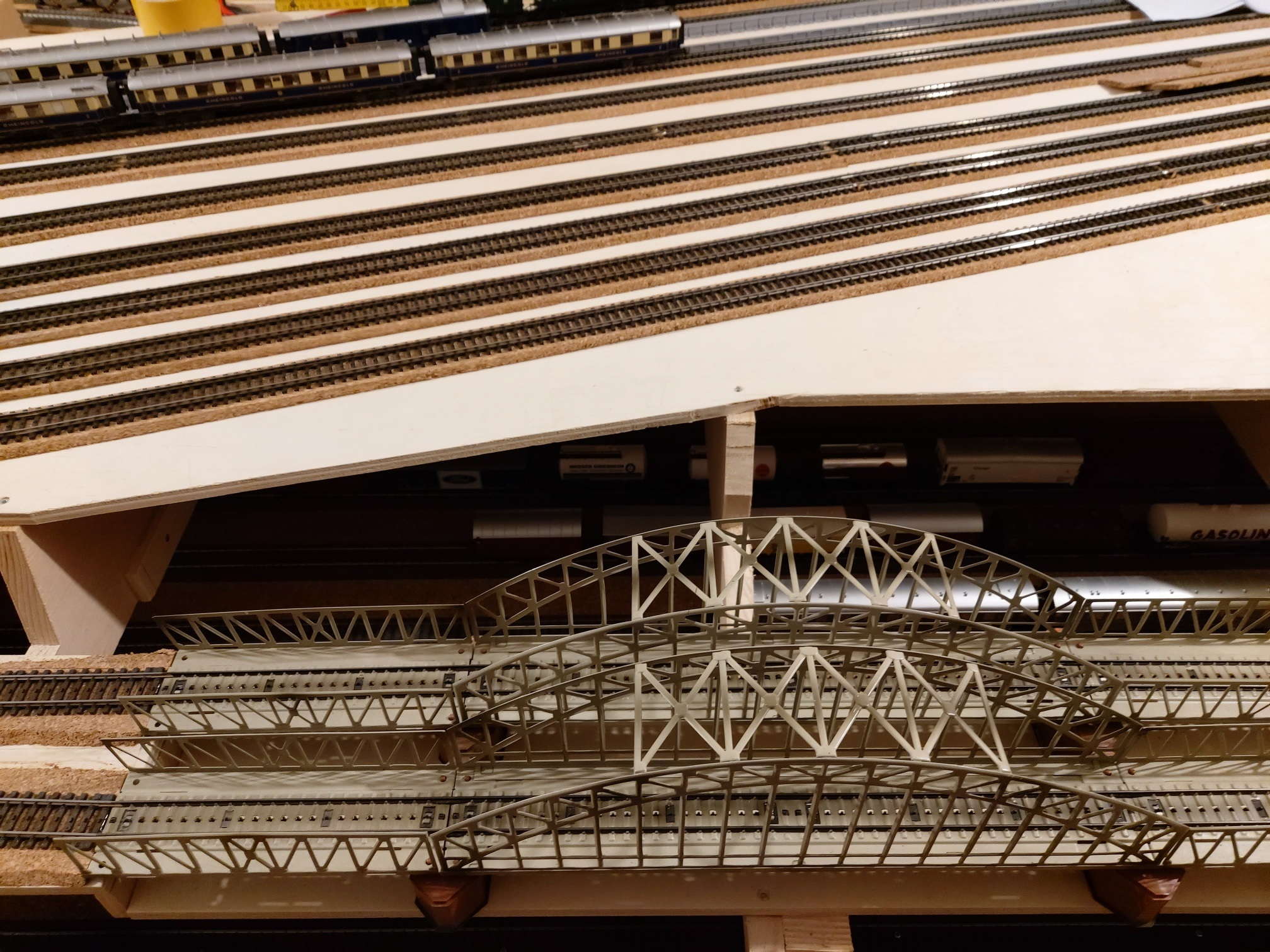

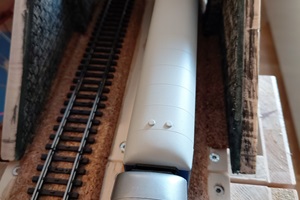

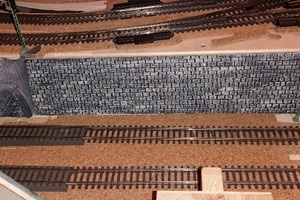

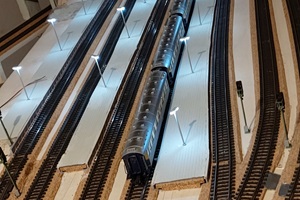

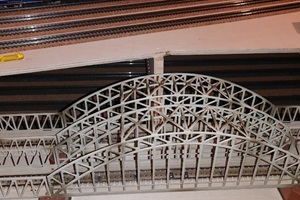

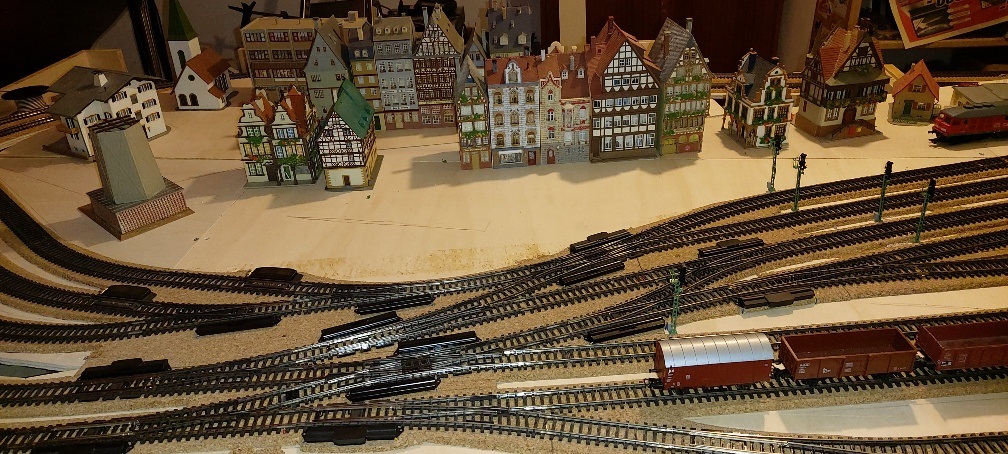

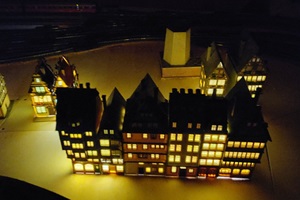

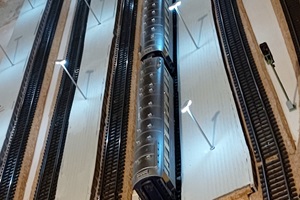

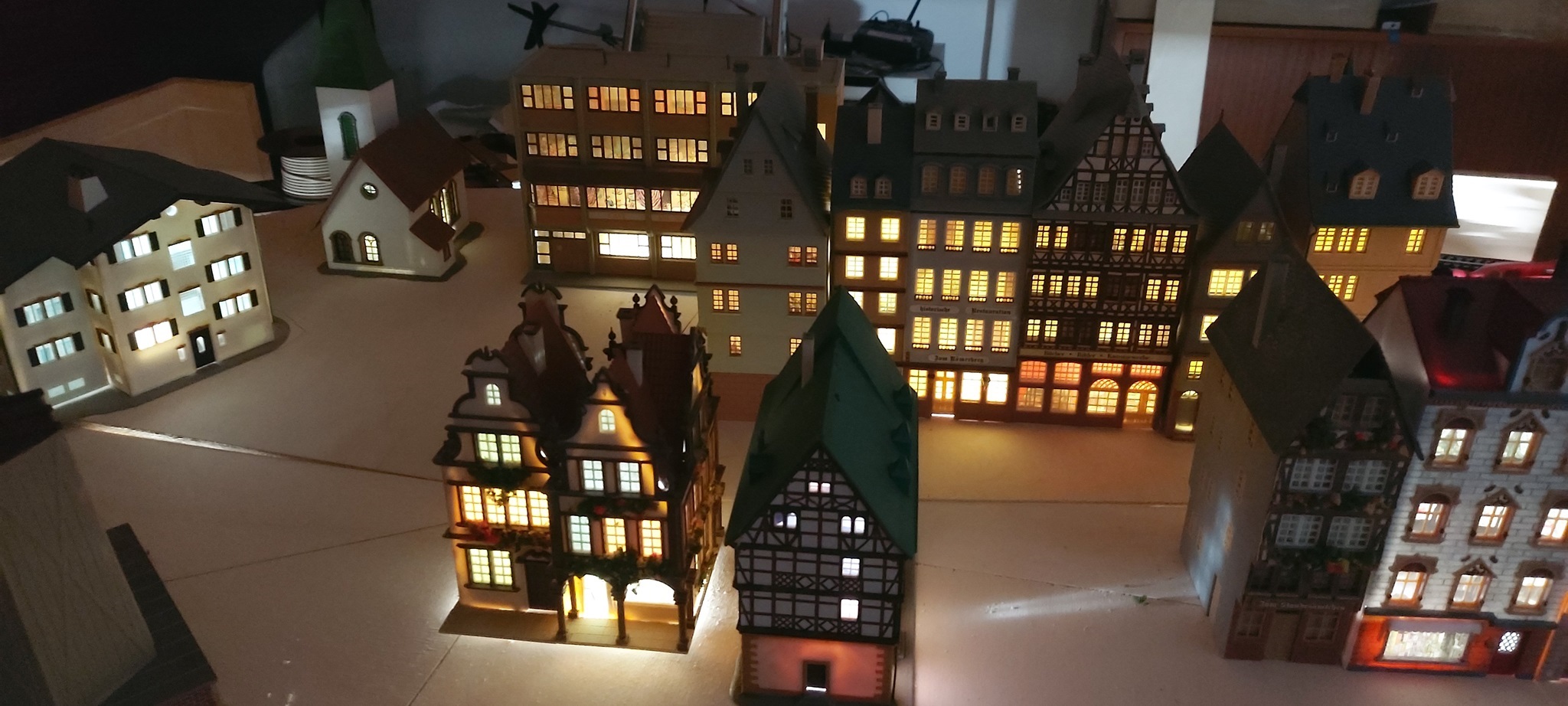

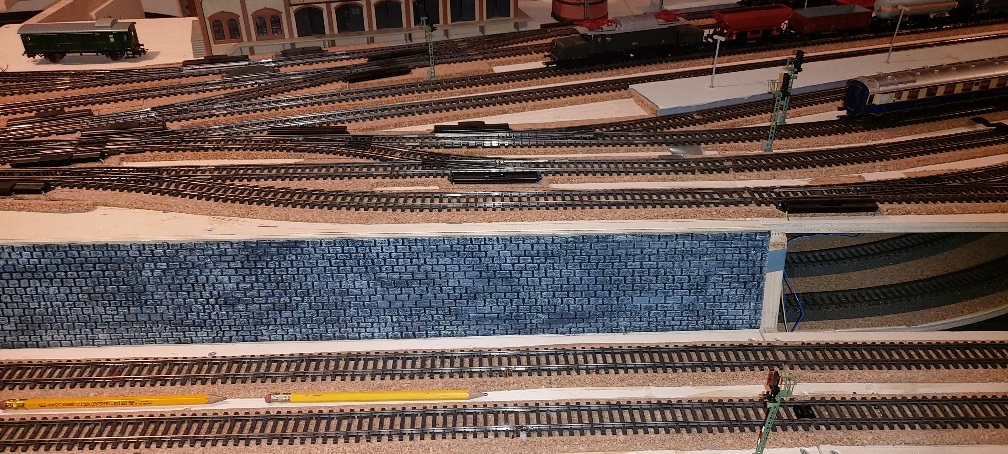

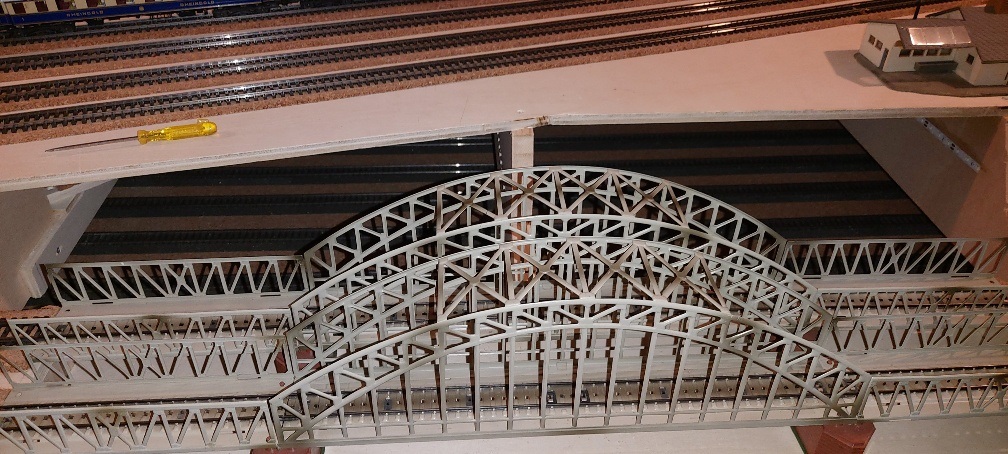

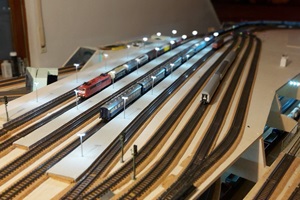

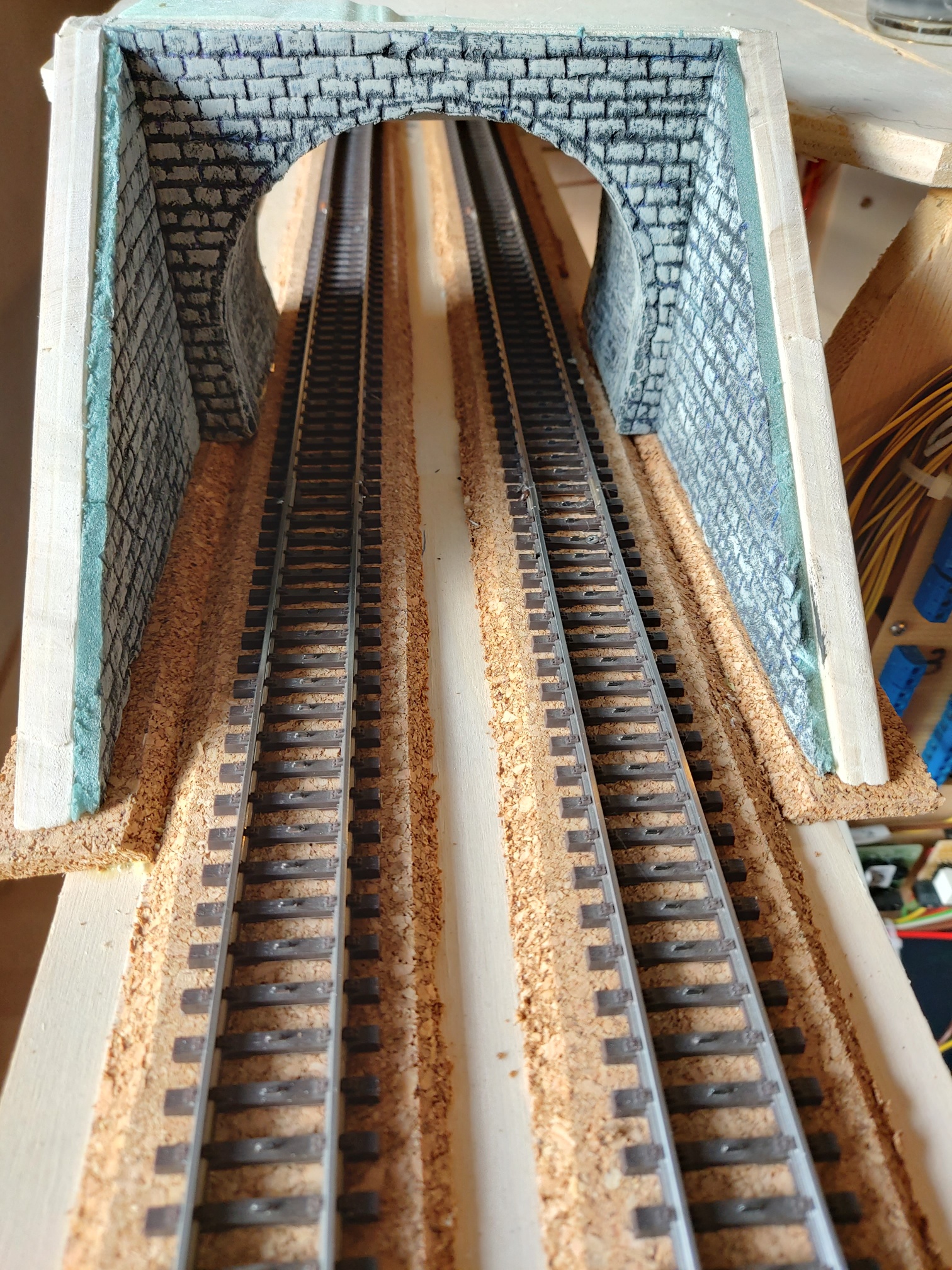

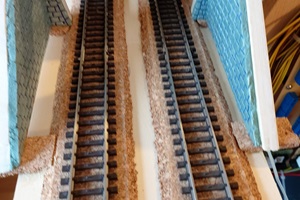

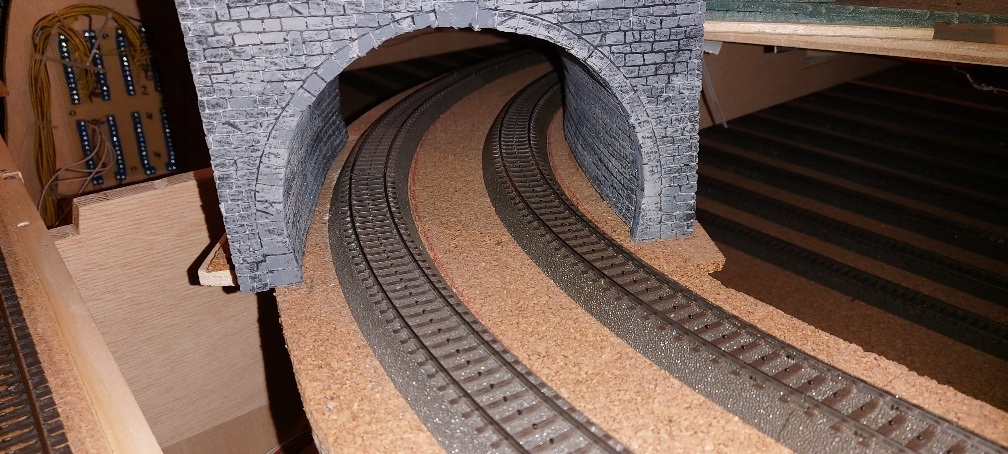

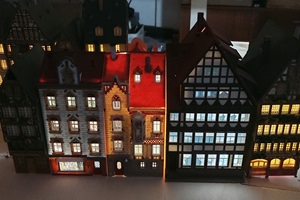

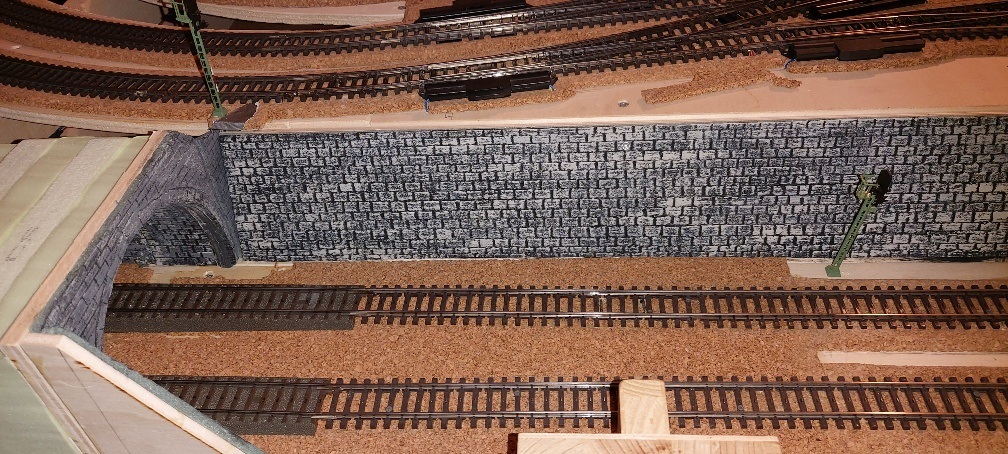

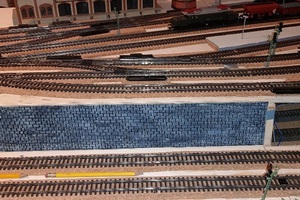

Es gibt viele Motiven und Szenen zu entdecken, insbesondere die Märklin Metall Brücke- und alle Tunneleinfahrten alle selbst erstellt und gebaut. Alle Häuser auf der Anlage waren alle schon vorhanden und wurden alle mit LED-Beleuchtung ausgestattet. Im Bahnhofbereich wurden Viessmann Bahnsteigleuchte mit der Art.-Nr. 6364 mit 2 LEDs weiß eingebaut.

Anlagen Maße sind: 5,40 m X 1,50 drei Teilstücke im einzeln: 3 X 1,80 m X 1,50m

Die Anlage wird ohne Rollmaterial angeboten. Für eine Besichtigung können Sie jederzeit mit mir in Kontakt treten und wird auch empfohlen, der Verkauf erfolgt unter Ausschluss jeglicher Gewährleistung zu dem besichtigten Zustand.

Weitere Informationen und viele Fotos können unter abgerufen werden.
